Лучшая в России система мониторинга бетона UTECH CONCRETON SENSORS
ПРИнЦИП РАБОТЫ
Использование системы сокращает затраты на рабочую силу, аренду опалубки и оборудования, а также снижает расходы на услуги строительных лабораторий. Более того, мониторинг в реальном времени помогает предотвратить непредвиденные расходы, связанные с нарушением технологического цикла твердения бетона.
Система позволяет в режиме реального времени отслеживать и прогнозировать набор прочности бетона, используя телефон или планшет. Это помогает оптимизировать монолитные работы и сократить затраты на услуги строительной лаборатории. Вы можете контролировать прочность в разных точках захватки и моментально узнавать, когда она достигает необходимых значений
Система обеспечивает своевременный мониторинг относительной влажности внутри бетонных конструкций. Это помогает принимать решения о проведении защитных мероприятий или начале отделочных работ. Контроль влажности особенно важен для обеспечения хорошей адгезии лакокрасочных покрытий, поскольку высокая влажность бетона препятствует их качественному нанесению

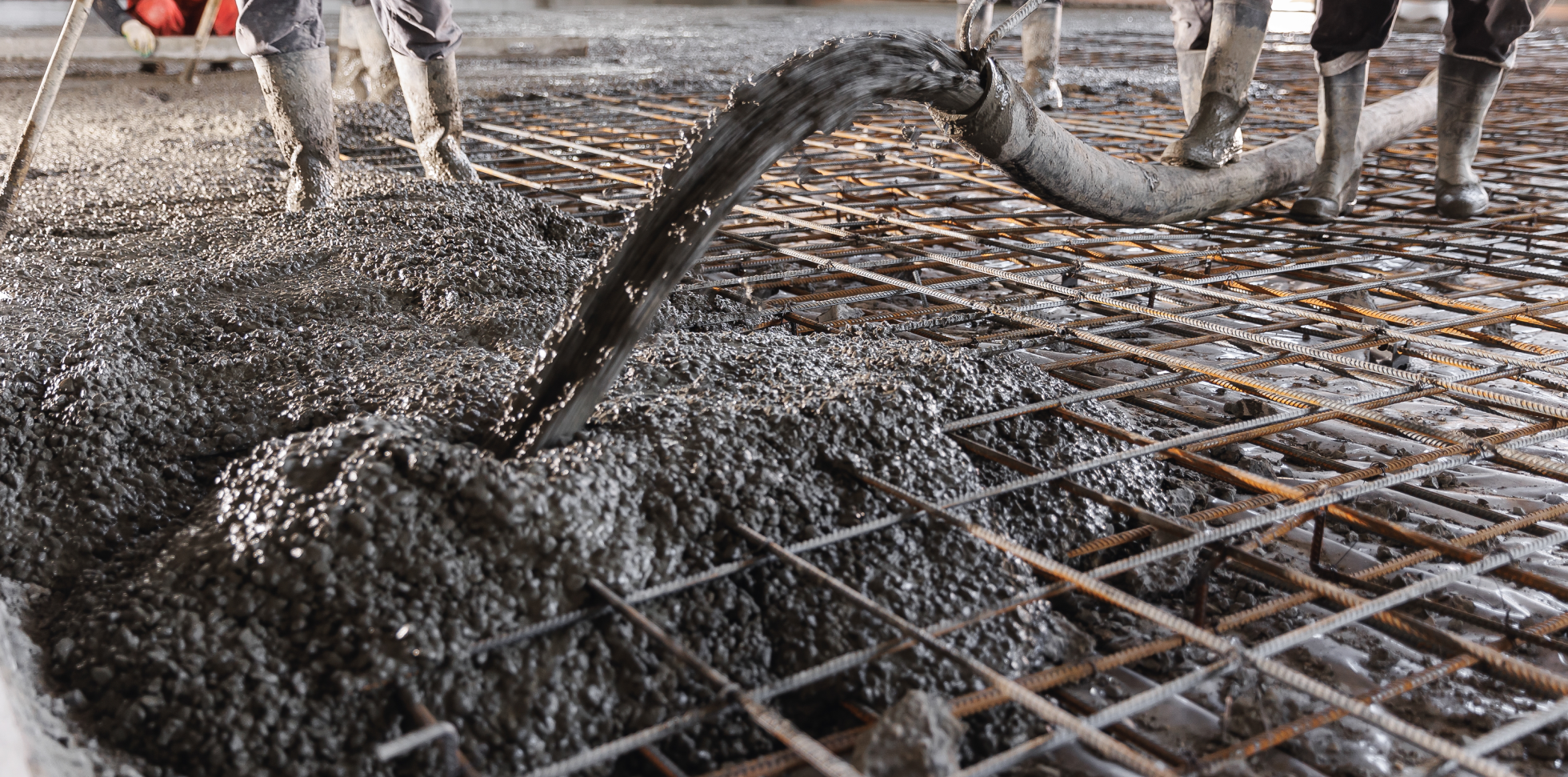

Бетонирование массивных фундаментных плит и конструкций
Использование системы сокращает затраты на рабочую силу, аренду опалубки и оборудования, а также снижает расходы на услуги строительных лабораторий.
Бетонирование в холодную погоду
Использование системы позволяет управлять рисками при проведении монолитных работ
Бетонирование в жаркую погоду

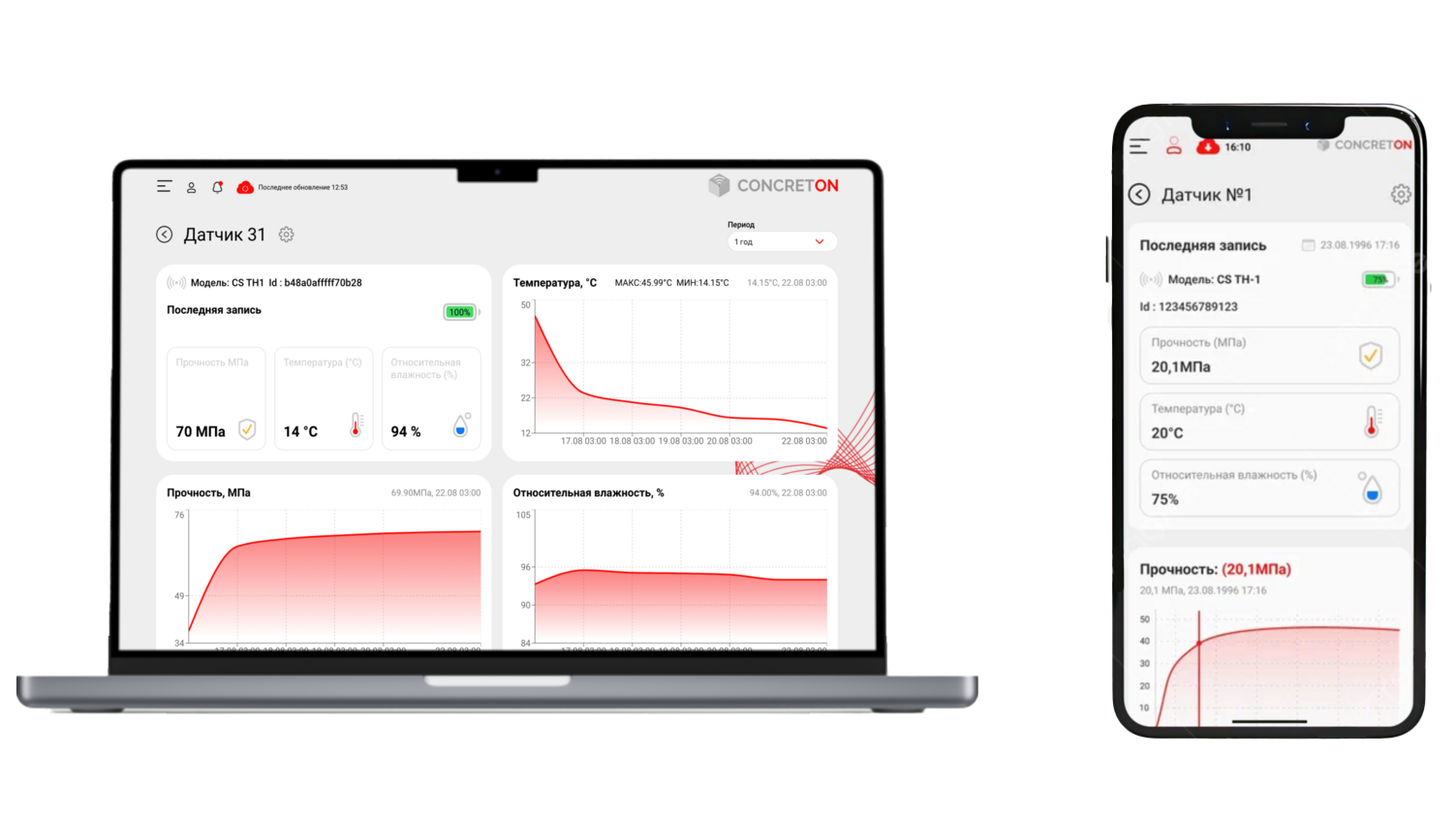

Программное обеспечение «CONCRETON»
- Дистанционный контроль всех строительных объектов и каждого датчика
- Построение графиков изменения характеристик твердеющего бетона
- Уведомления о критических изменениях параметров бетона
- Круглосуточный доступ ко всем данным
- Возможность создания карты установки датчиков
- Автоматический расчет и прогнозирование прочности конкретного состава бетона
- Удобная синхронизация датчиков с мобильным приложением
- Интеграция с системами управления информационным моделированием (ТИМ)
- Защищенное хранение данных на серверах в России
- Дистанционный контроль всех строительных объектов и каждого датчика
- Построение графиков изменения характеристик твердеющего бетона
- Уведомления о критических изменениях параметров бетона
- Круглосуточный доступ ко всем данным
- Возможность создания карты установки датчиков
- Автоматический расчет и прогнозирование прочности конкретного состава бетона
- Удобная синхронизация датчиков с мобильным приложением
- Интеграция с системами управления информационным моделированием (ТИМ)
- Защищенное хранение данных на серверах в России

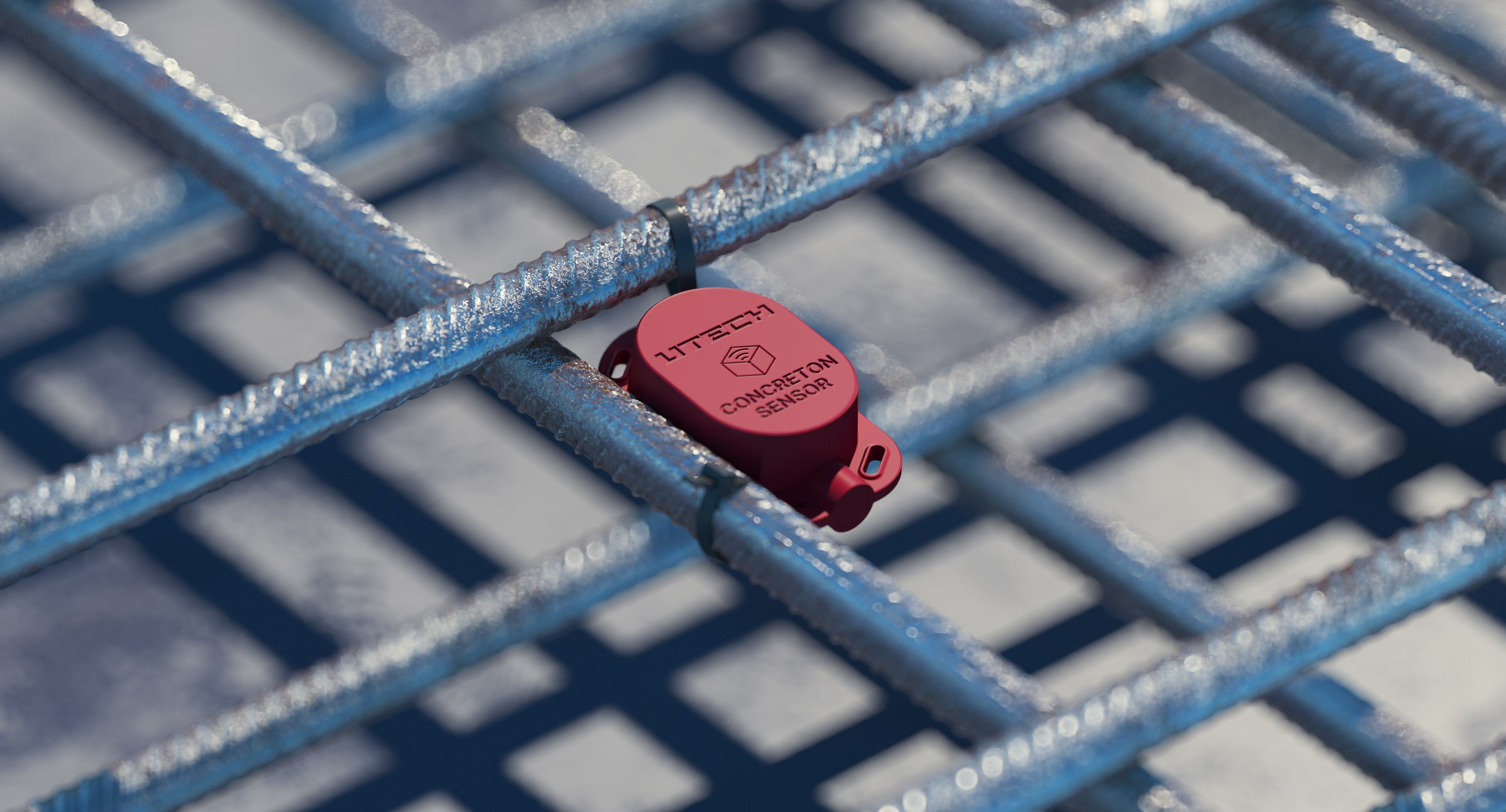

- Датчик для измерения температуры, относительной влажности и расчета прочности бетона.
- Тип связи: LoRaWan
- Доступ к данным: Веб-приложение CONCRETON для ПК или смартфона
- Диапазон измерений температуры: от -40 °C до +85 °C
- Диапазон измерений относительной влажности: от 0 до 100%
- Точность измерения температуры: ±2 %
- Глубина установки датчика от поверхности бетона: до 15 см
- Датчик с измерением температуры, влажности и расчетом прочности бетона, оснащен дополнительным выносным датчиком длиной до 30 м.
- Тип связи: LoRaWan
- Доступ к данным: Веб-приложение CONCRETON для ПК или смартфона
- Диапазон измерений температуры: от -40 °C до +85 °C
- Диапазон измерений относительной влажности: от 0 до 100%
- Точность измерения температуры: ±2 %
- Глубина установки дополнительного датчика от поверхности бетона: от 0,5 до 30 м
Преимущества UTECH CONCRETON SENSORS
- Оптимизация времени
- Контроль 24/7
- Точность измерений
- Надежность
- Автоматизация
- Оформление результатов
Система непрерывного дистанционного мониторинга параметров бетона (температура, прочность, относительная влажность) в монолитных конструкциях UTECH CONCRETON SENSORS (UCS) для своевременного принятия решения о проведении необходимых мероприятий для соблюдения технологического процесса монолитных работ, с целью сохранения качества и безопасности монолитных конструкций
- Ускорение распалубки 1 захватки
- Устранение рисков при зимнем бетонировании
- Экономия на аренде опалубки, крана и ФОТ
- Экономия на холостом вызове лаборатории
Часто задаваемые вопросы
СТО 47991392-010—2024 «Система дистанционного определения прочности бетона неразрушающим методом «UTECH Concreton Sensors» (UCS)» утвержден НТП НИУ МГСУ в конце 2024 года и зарегистрирован в Федеральном информационном фонде стандартов.
Согласно изменениям, внесенным Федеральным законом № 653-ФЗ «О внесении изменений в Федеральный закон «Технический регламент о безопасности зданий и сооружений» и отдельные законодательные акты Российской Федерации», вступившим в силу с 1 сентября 2024 года, установлено, что СТО может использоваться как документ, обеспечивающий безопасность зданий, сооружений и технологических процессов на всех этапах жизненного цикла. Это возможно при условии регистрации СТО в Фонде после 01.09.2024, так как такие документы проходят обязательные процедуры в соответствии с требованиями закона № 384-ФЗ.
Можно ли использовать технологию мониторинга UCS для контроля температуры бетона?
Да, технология UCS полностью соответствует требованиям нормативных документов. Согласно СП 70.13330.2012 «Несущие и ограждающие конструкции» и СП 435.1325800.2018 «Конструкции бетонные и железобетонные монолитные. Правила производства и приемки работ», на начальных этапах твердения бетона необходимо поддерживать температурно-влажностный режим для обеспечения роста прочности.
При среднесуточной температуре наружного воздуха ниже +5°С требуется вести журнал контроля температуры. Технология UCS позволяет вести мониторинг в реальном времени, обеспечивая точное измерение температуры и своевременное принятие решений для удержания влаги и контроля термических процессов. Это помогает защитить структурную целостность и эксплуатационные характеристики бетонных конструкций.
Можно ли использовать технологию мониторинга UCS вместо действующих ГОСТов, описывающих разрушающие и неразрушающие методы определения прочности бетона?
На данный момент СТО 47991392-010—2024 «Система дистанционного определения прочности бетона неразрушающим методом «UTECH Concreton Sensors» (UCS) находится в процессе регистрации в Федеральном информационном фонде стандартов. После завершения регистрации СТО станет документом, соблюдение которого будет обеспечивать безопасность зданий, сооружений и технологических процессов на всех этапах жизненного цикла. Таким образом, СТО будет приравнено к действующим ГОСТам, регламентирующим разрушающие и неразрушающие методы определения прочности бетона.
На текущий момент технология UCS может использоваться в качестве дополнительного инструмента. Она позволяет в режиме реального времени отслеживать и прогнозировать набор прочности бетона через мобильное приложение или планшет. Это помогает оптимизировать монолитные работы и деятельность строительных лабораторий, обеспечивая контроль прочности в разных точках захватки и мгновенное оповещение о достижении требуемых параметров.
Каким образом технология UCS осуществляет мониторинг прочности бетона?
Технология UCS основана на косвенном неразрушающем методе контроля прочности бетона в конструкциях. Методика базируется на прогнозировании набора прочности бетона за счет анализа изменений температуры и времени. В лабораторных условиях изучается динамика прочностных характеристик конкретного состава бетона, а затем эти данные проецируются на строительный объект в зависимости от измеренных температурных показателей.
Базовые нормативные документы для использования метода:
– СТО 47991392-010—2024 «Система дистанционного определения прочности бетона неразрушающим методом «UTECH Concreton Sensors» (UCS).
– ГОСТ 22783-2022 «Бетоны. Методы прогнозирования прочности на сжатие».
– ASTM C1074-19 «Оценка прочности бетона методом зрелости».
Этот подход позволяет оперативно и точно оценивать параметры бетона, минимизируя риски и повышая эффективность контроля.
Что такое технология LoRaWAN, используемая в системе мониторинга UCS?
LoRaWAN (Long Range Wide Area Network) — это технология беспроводной передачи данных, разработанная для эффективного сбора информации с датчиков на значительных расстояниях. Она работает за счет взаимодействия двух ключевых компонентов: устройств LoRa (конечных узлов, таких как датчики, собирающие данные и передающие их через радиоканал) и базовой станции, принимающей эти данные. Базовая станция передает информацию в облако, где программное обеспечение CONCRETON обрабатывает ее и предоставляет результаты пользователю на телефон, планшет или компьютер.
Эта технология отличается низким энергопотреблением, что делает ее идеальной для автономных датчиков, работающих от батарей. Благодаря этому датчики UCS, замоноличенные в бетон, могут передавать сигнал в течение двух лет без замены батареи.
Сколько базовых станций требуется для одного строительного объекта?
В условиях городской застройки радиус действия одной базовой станции LoRa составляет до 1 км. Для обеспечения стабильной связи станцию рекомендуется размещать выше уровня застройки. В большинстве случаев для одного строительного объекта достаточно одной базовой станции.
Как система UCS помогает при бетонировании массивных фундаментных плит и конструкций?
При бетонировании массивных конструкций разница температур между поверхностью и глубиной может достигать 20–30°C, что создает риск термических разрывов. Внутри конструкции температура может доходить до 50–80°C, в то время как поверхность остается значительно холоднее. Для предотвращения таких повреждений необходимо контролировать температуру в глубине бетона и своевременно принимать меры.
Погружные датчики UCS обеспечивают мониторинг температуры на глубине до 30 метров, что позволяет эффективно контролировать процесс и соблюдать технологические требования.
Есть ли технико-экономическое обоснование использования технологии UCS?
Да, использование технологии UCS имеет четкое экономическое обоснование. Потенциально она позволяет ускорить процесс монолитных работ в 1,5 раза и сэкономить до 25 млн рублей на одном проекте. Это достигается за счет оптимизации процессов, включая более эффективное планирование, сокращение затрат на фонд оплаты труда, аренду опалубки и кранов, а также снижение рисков ухудшения качества монолитных конструкций.
Применение UCS минимизирует вероятность промерзания бетона, образования трещин и повторной заливки конструкций, что значительно сокращает расходы.
Как рассчитать необходимое количество точек измерения (датчиков) для строительного проекта?
Количество точек измерения зависит от мест расположения контрольных зон (в ПО CONCRETON они обозначены как «заливки») и конструктивных элементов в этих зонах. Размеры, конфигурация и размещение датчиков определяются технологическими регламентами и проектами производства работ.
Более подробную информацию можно найти в СТО 47991392-010—2024 «Система дистанционного определения прочности бетона неразрушающим методом «UTECH CONCRETON SENSORS» (UCS) или запросить консультацию у специалистов UTECH.
Как долго датчик может передавать информацию?
Датчики с интегрированной батареей работают до двух лет, что достаточно для выполнения монолитных работ даже на крупных объектах. При необходимости срок службы датчиков можно увеличить до трех или пяти лет для проектов с более длительным циклом строительства.
