Температурное расширение труб: комплексные решения UTECH
При проектировании трубопроводных систем, которые предназначены для горячего водоснабжения, отопления и теплоснабжения, необходимо учитывать явление термического расширения. Аналогично тому, как стальные рельсы, расширяясь при нагревании, могут деформироваться и привести к авариям, трубы, подверженные перепадам температуры, также требуют особого внимания при проектировании опор для их крепления
Для чего нужны скользящие неподвижные опоры

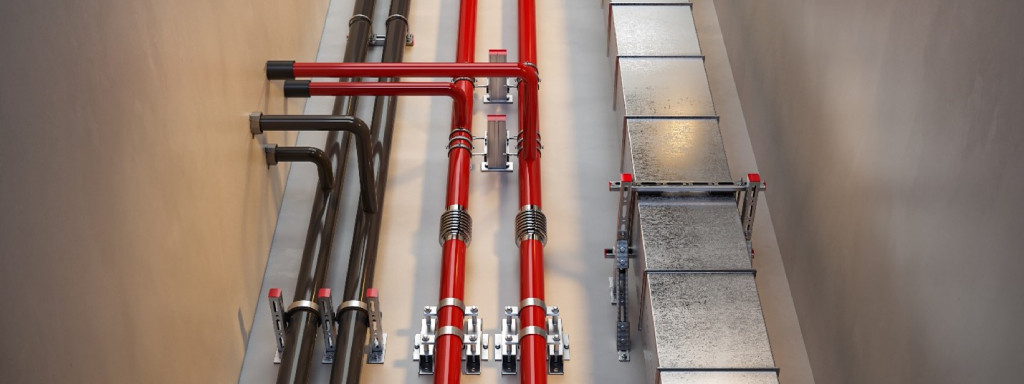

Тепловое удлинение трубопровода – это неизбежный процесс, который может создавать значительные нагрузки на опоры и другие элементы системы. Если не предусмотреть компенсацию этого удлинения, возникают риски деформации труб, повреждения соединений и даже разрушения всей конструкции. Именно поэтому в трубопроводных системах используются специальные элементы, такие как скользящие и неподвижные опоры, а также компенсаторы.
.jpg)

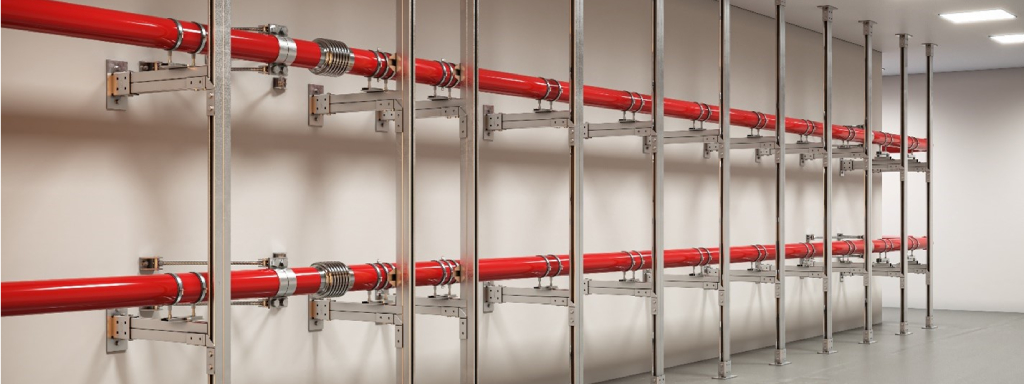

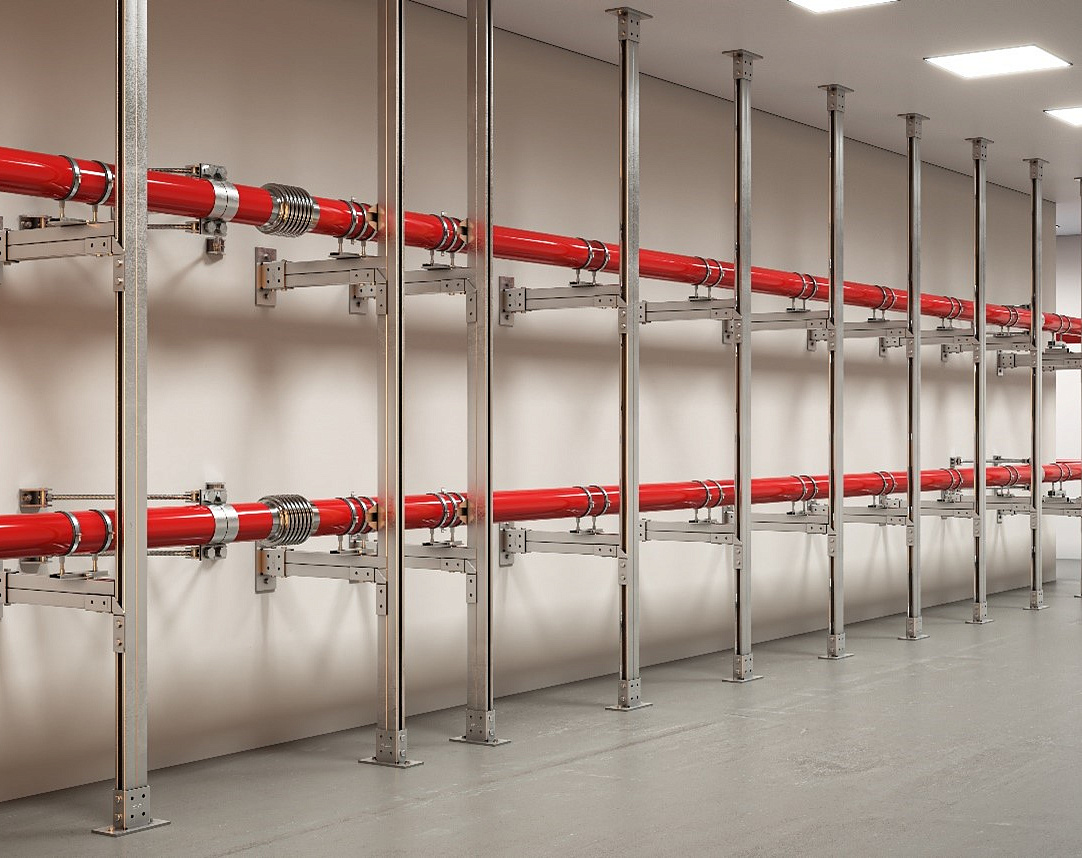

Скользящие опоры позволяют трубе перемещаться вдоль своей оси, компенсируя удлинение или сжатие, в то время как неподвижные опоры жестко фиксируют трубу в определенных точках, принимая на себя часть нагрузки и направляя расширение в нужную сторону. Правильное размещение и расчет этих опор – ключевой фактор надежной и долговечной работы трубопроводной системы.
.jpg "Температурное расширение труб")
Решения UTECH: текущее портфолио

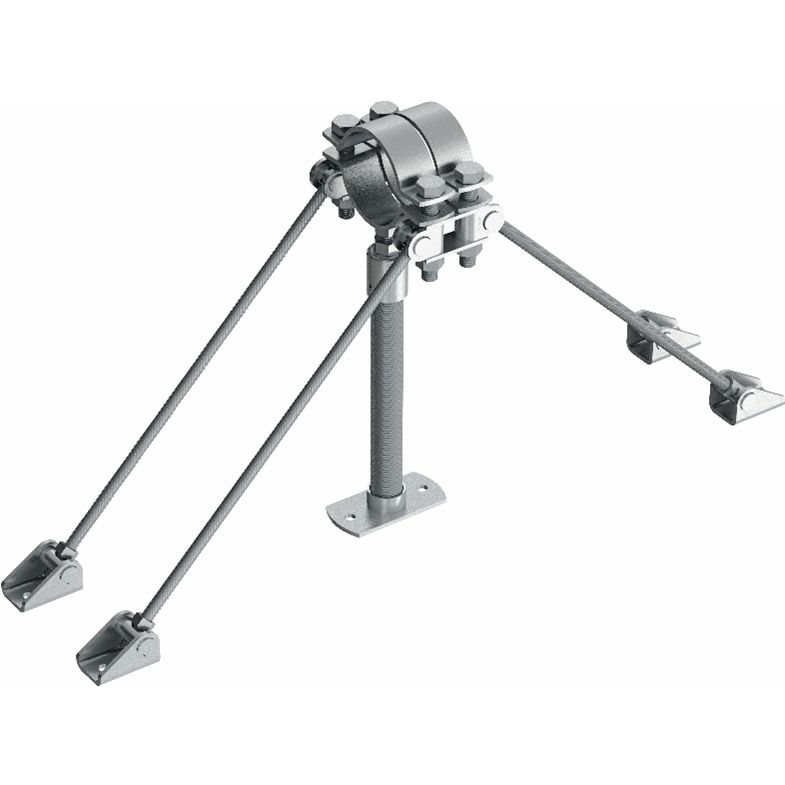

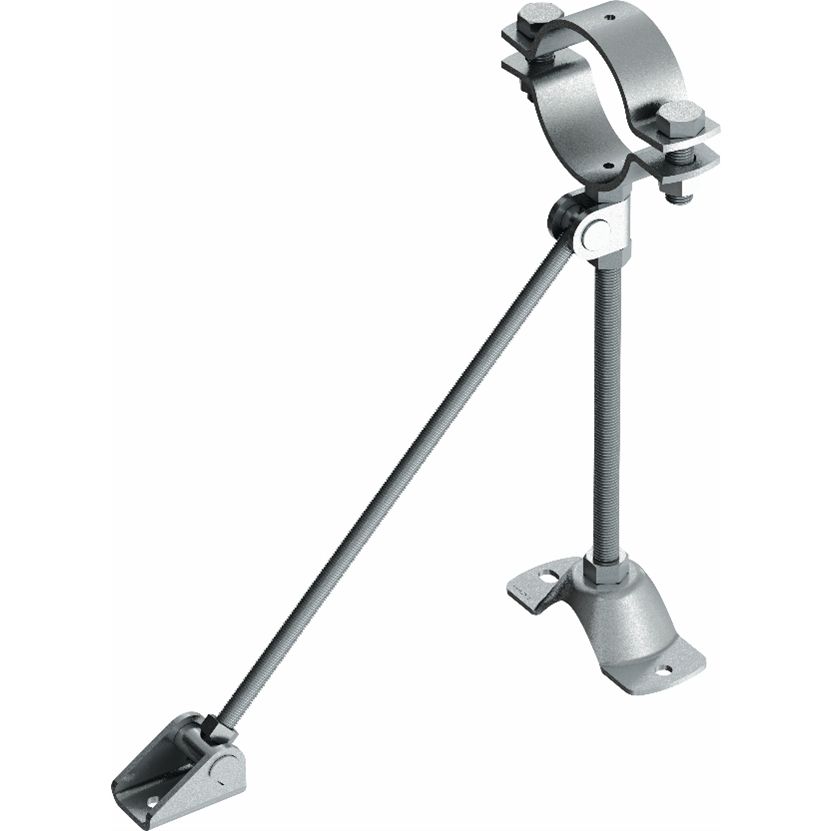

UTECH предлагает широкий спектр опорных решений, включающий три основных типа: компактные фиксирующие опоры, легкие фиксирующие опоры и универсальные фиксирующие опоры. Все типы опор совместимы с хомутами MFP-PC диаметром от 21 до 326 мм. Дополнительно для крепления хомутов к профилям разработаны уголки MT-MX.
Компактная фиксирующая опора предназначена для стояков и подходит для решений при небольшом расстоянии от базового материала. Отличается легкостью и быстротой установки, обеспечивает звукоизоляцию и выдерживает осевые нагрузки до 8 кН.
Универсальная фиксирующая опора характеризуется возможностью крепления на расстоянии до 2 метров от базового материала и выдерживает нагрузки до 36 кН. Угол наклона регулируется в диапазоне 35-45 градусов, что позволяет избегать попадания на арматуру и другие конструкции. Важно обеспечить, чтобы нагрузка прикладывалась таким образом, чтобы шпилька оттяжки работала на растяжение. В случае неизвестного направления нагрузки рекомендуется использовать оттяжки в двух направлениях.
Преимущества универсальной фиксирующей опоры:
- Адаптируемое решение
- Для установки до 2 м от базового материала
- Нагрузка до 36 кН
