КРЕПЛЕНИЕ ТРУБОПРОВОДОВ
Крепление трубопроводов с помощью монтажных систем UTECH
- Простой и быстрый монтаж

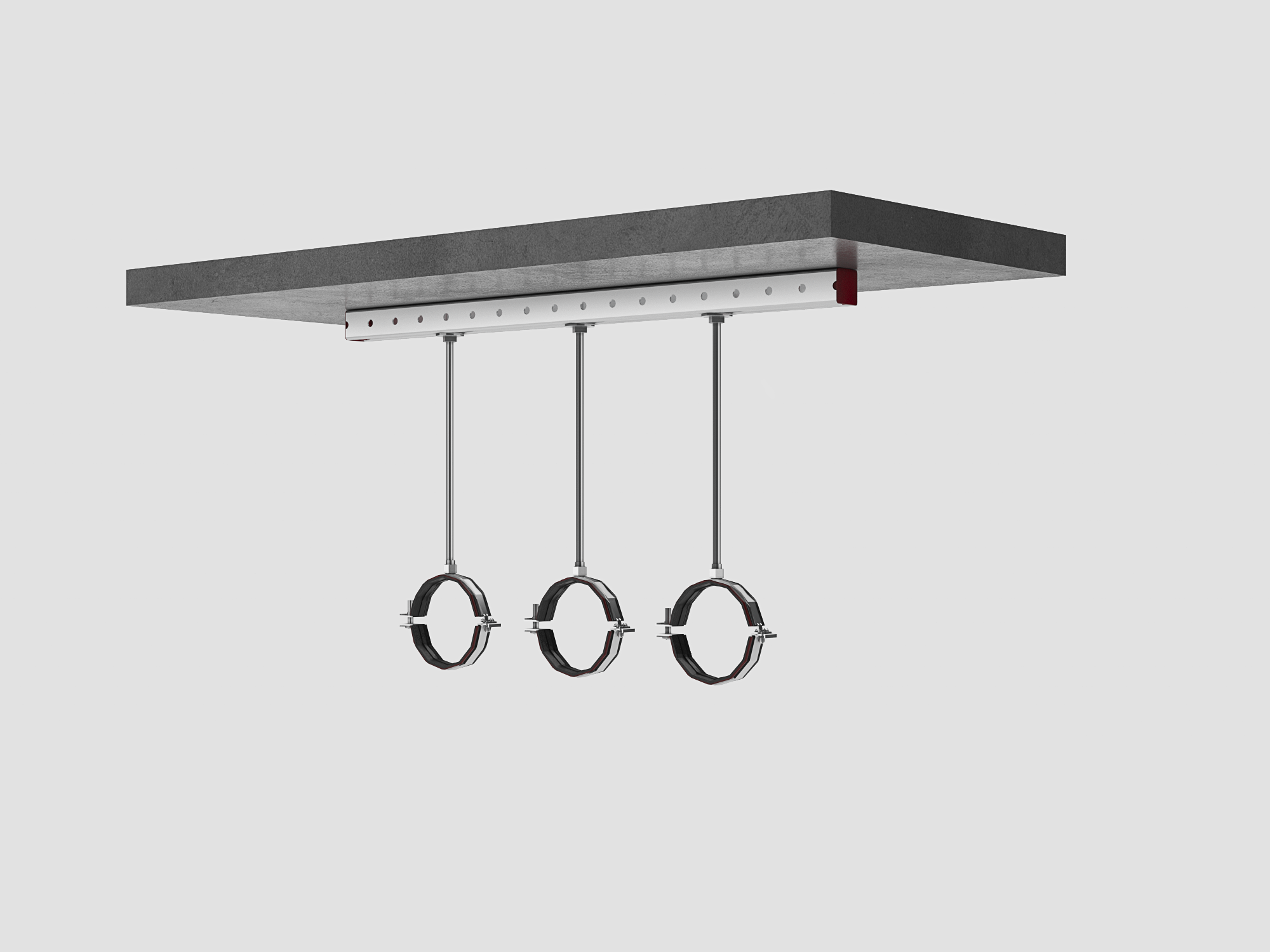

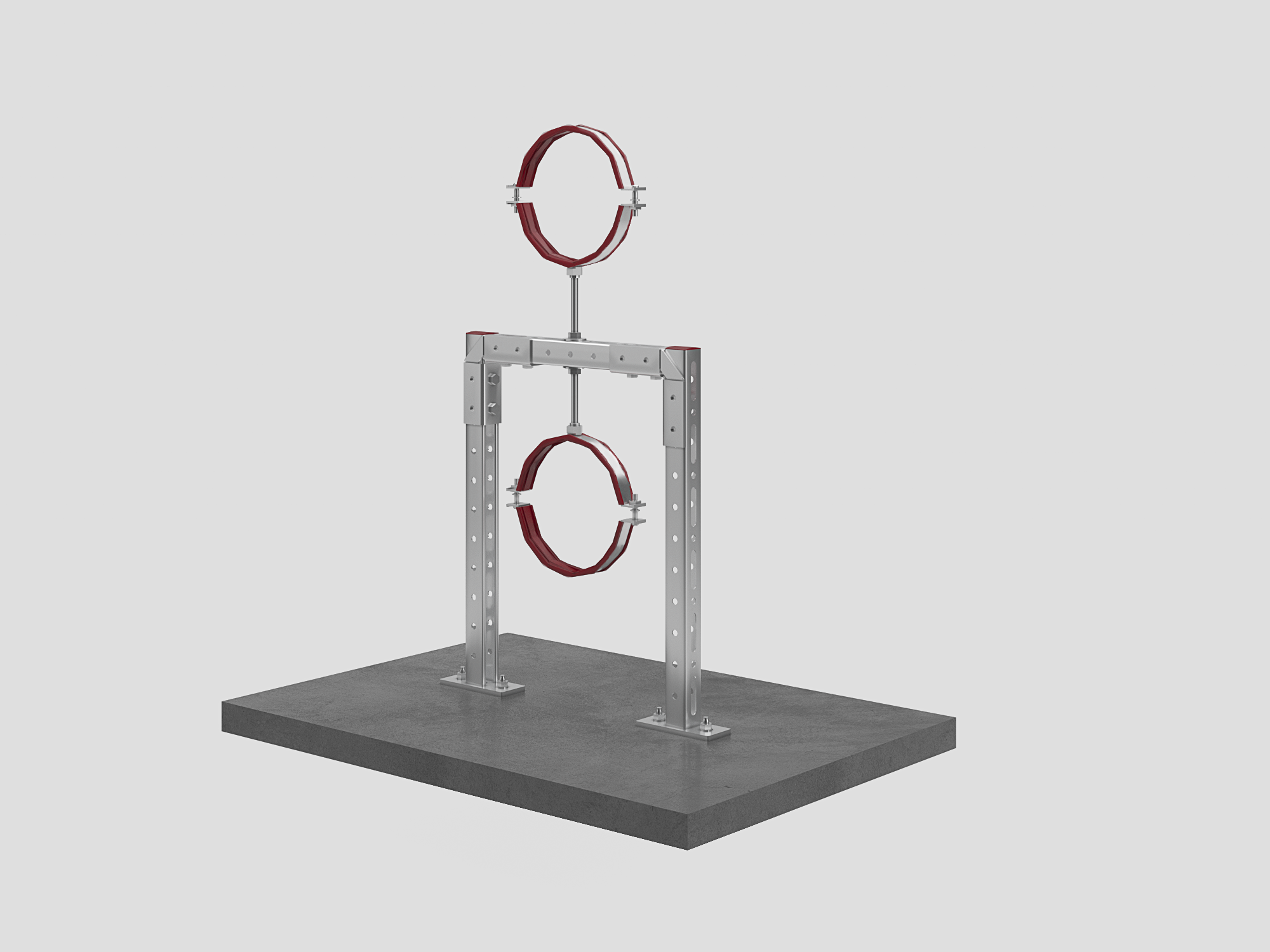

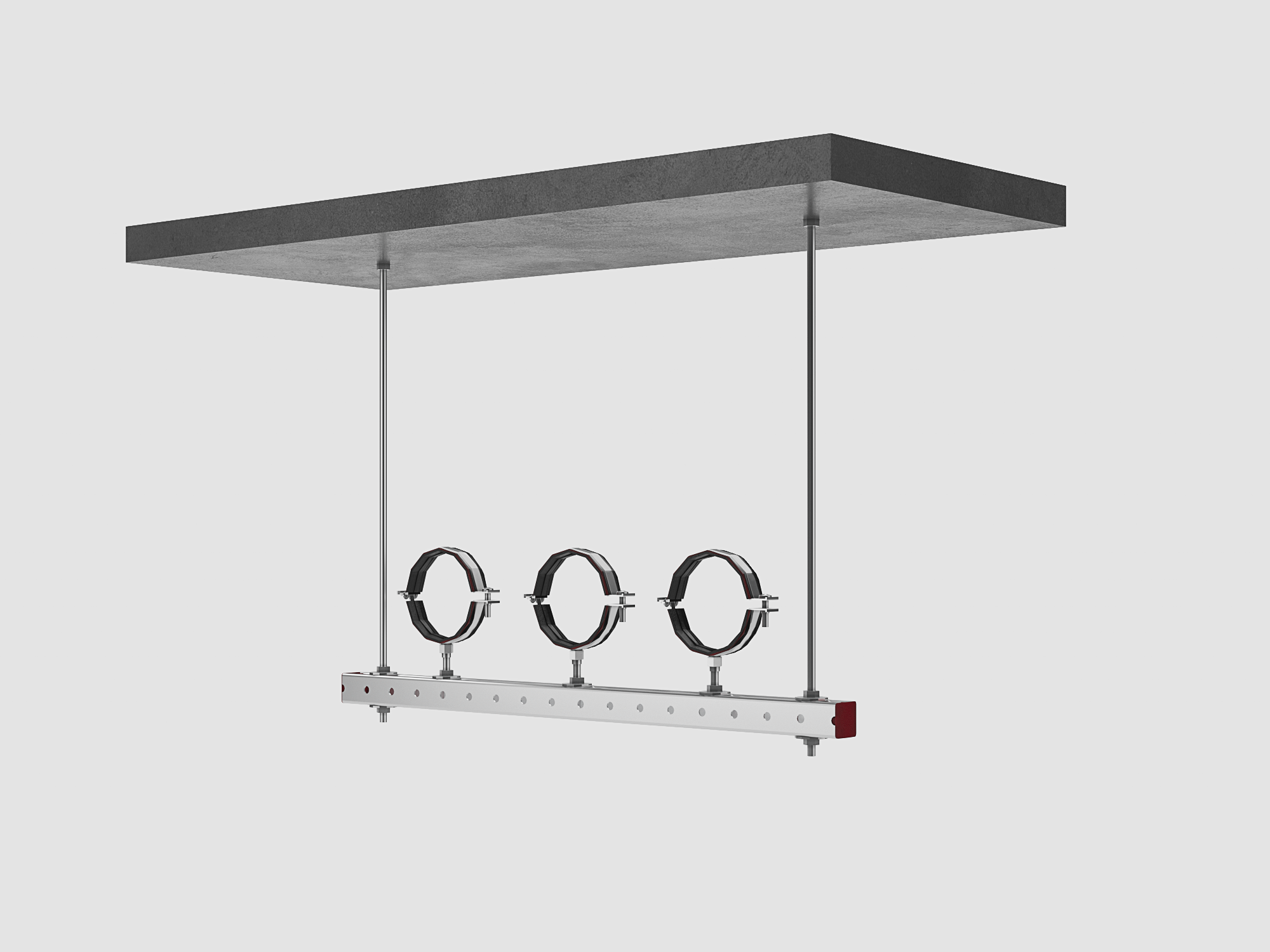

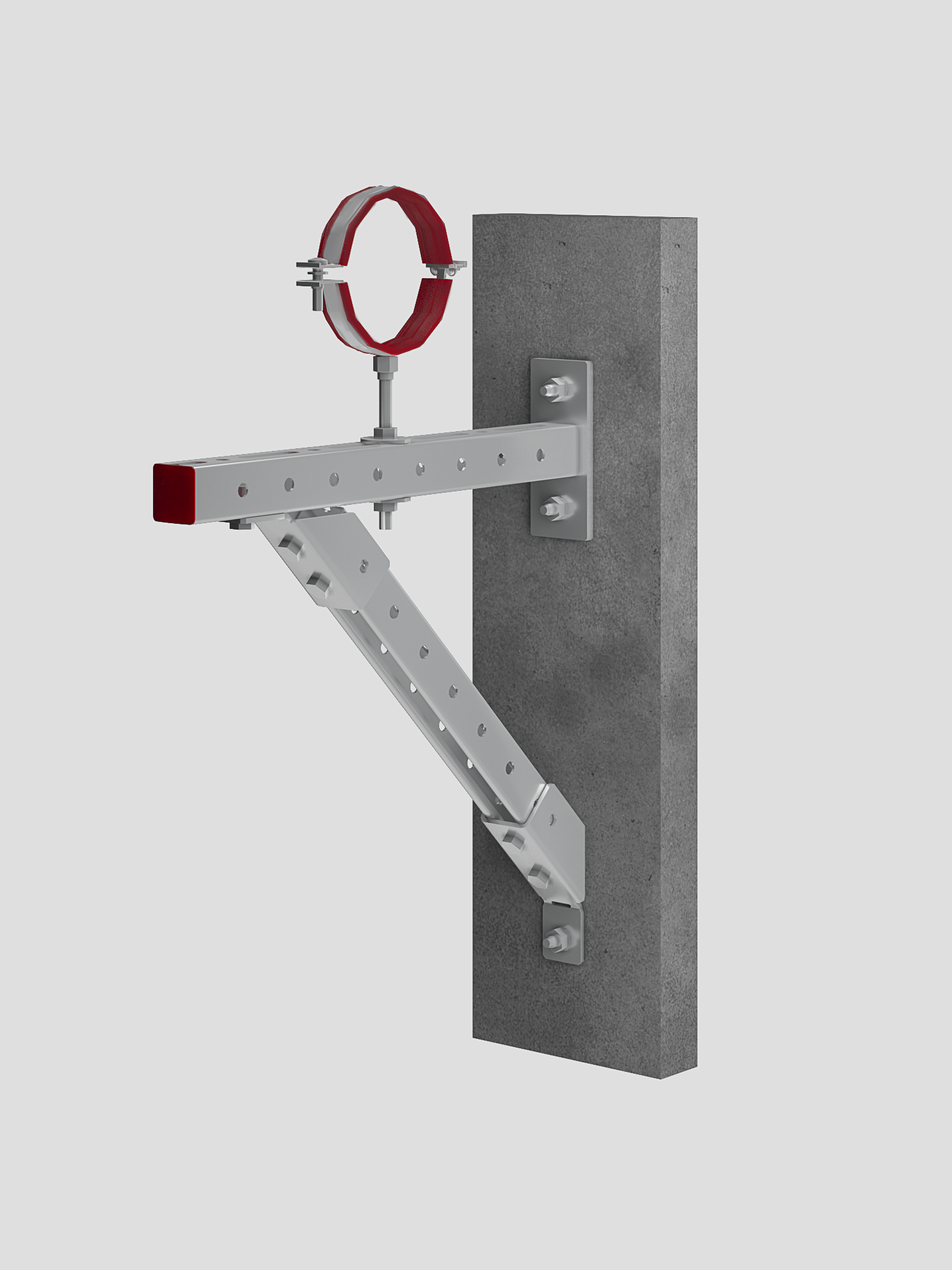

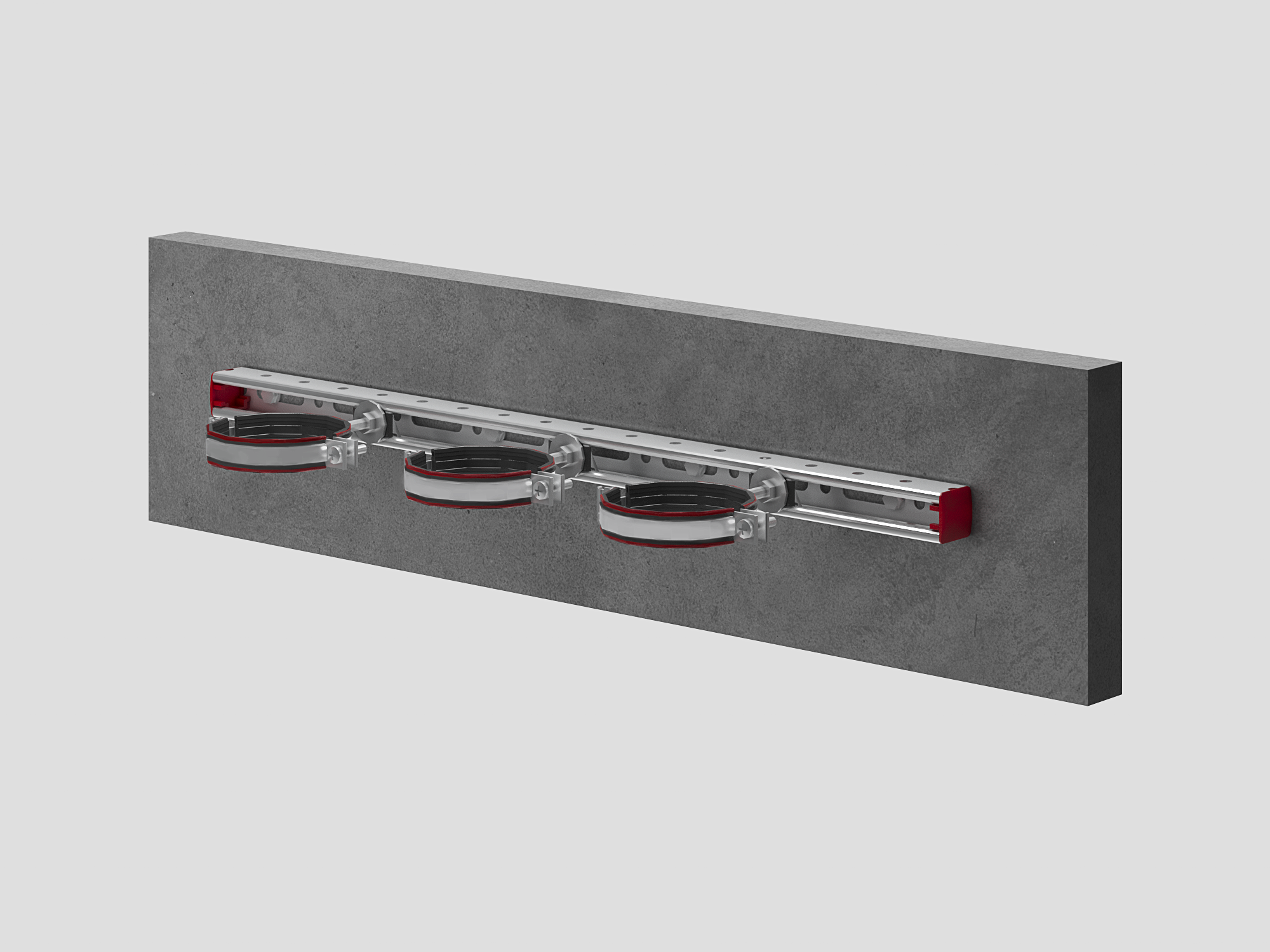

- Крепления для горизонтальных трубопроводов, стояков
- Решения от самых простых до сложных комплексных опор
- Инженерная поддержка UTECH
- Расчет в сертифицированном ПО и предоставление отчетов по запросу
Преимущества
- Уникальное комплексное предложение: узлы, полностью сформированные из монтажных систем – опорные конструкции, хомуты и зажимы для крепления труб, анкеры для бетона, крепления к стали
- Крепления рассчитаны на высокие нагрузки
- Широкий диапазон применения: от стандартных подвесов до уникальных решений
- Предоставляем услуги по проектированию креплений инженерных коммуникаций – от разработки отдельных узлов до полноценного раздела проекта, что позволяет корректно оценить стоимость
Монтажные системы
- Системы профилей успешно прошли испытания на сейсмические нагрузки, воздействие агрессивных сред и огня
- Для расчета опор используется сертифицированное программное обеспечение с учетом норм и стандартов РФ
- Библиотеки элементов и опор доступны для самостоятельной работы в AutoCAD®, AVEVA, SmartPlant, Revit® и Tekla Structures

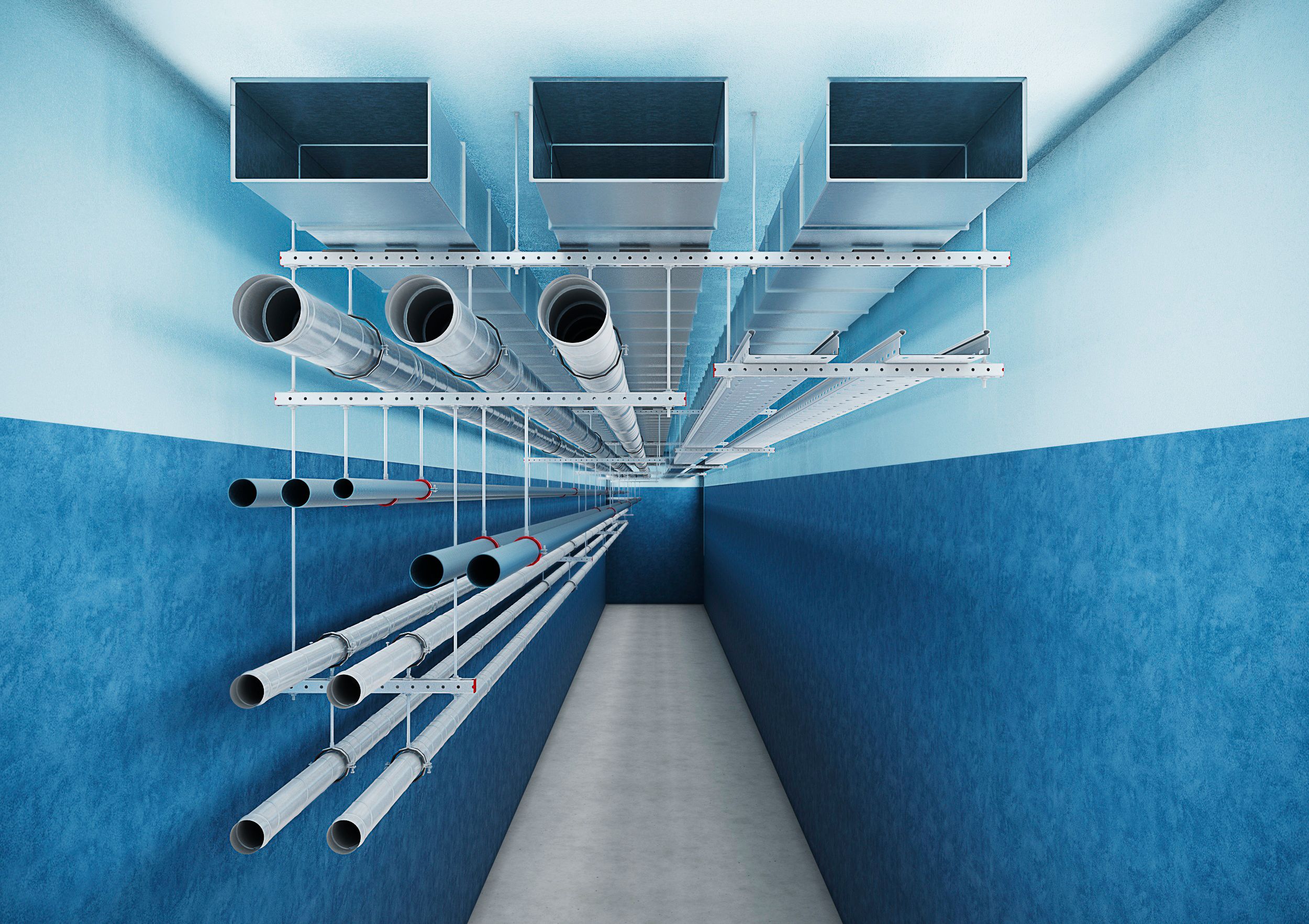

Комплексные опоры
- Проектирование креплений с учетом взаимного расположения инженерных сетей сокращает затраты на монтаж
- Комплексная опора позволяет выполнять крепление к основанию поэтапно, с учетом последовательности работ
- При необходимости сети можно дополнительно закрепить после проверки несущей способности узла
| Каждая система закреплена на отдельной опоре | Комбинированная опора | Комбинированная опора с учетом предложений инженеров UTECH по оптимизации прокладки инженерных систем | ||||
| Количество опор | 1 223 | 408 | -77% | 408 | -77% | |
| Количество анкеров | 4 892 | 2 448 | -50% | 1 632 | -67% | |
| Стоимость опор | 7,04 млн. руб. | 6,21 млн. руб. | -12% | 4,38 млн. руб. | -40% | |
| Время монтажа | 245 часов | 102 часа | -59% | 65 часов | -74% | |
| Требуемое пространство | 1 541 м3 | 1 528 м3 | 777 м3 | -50% |

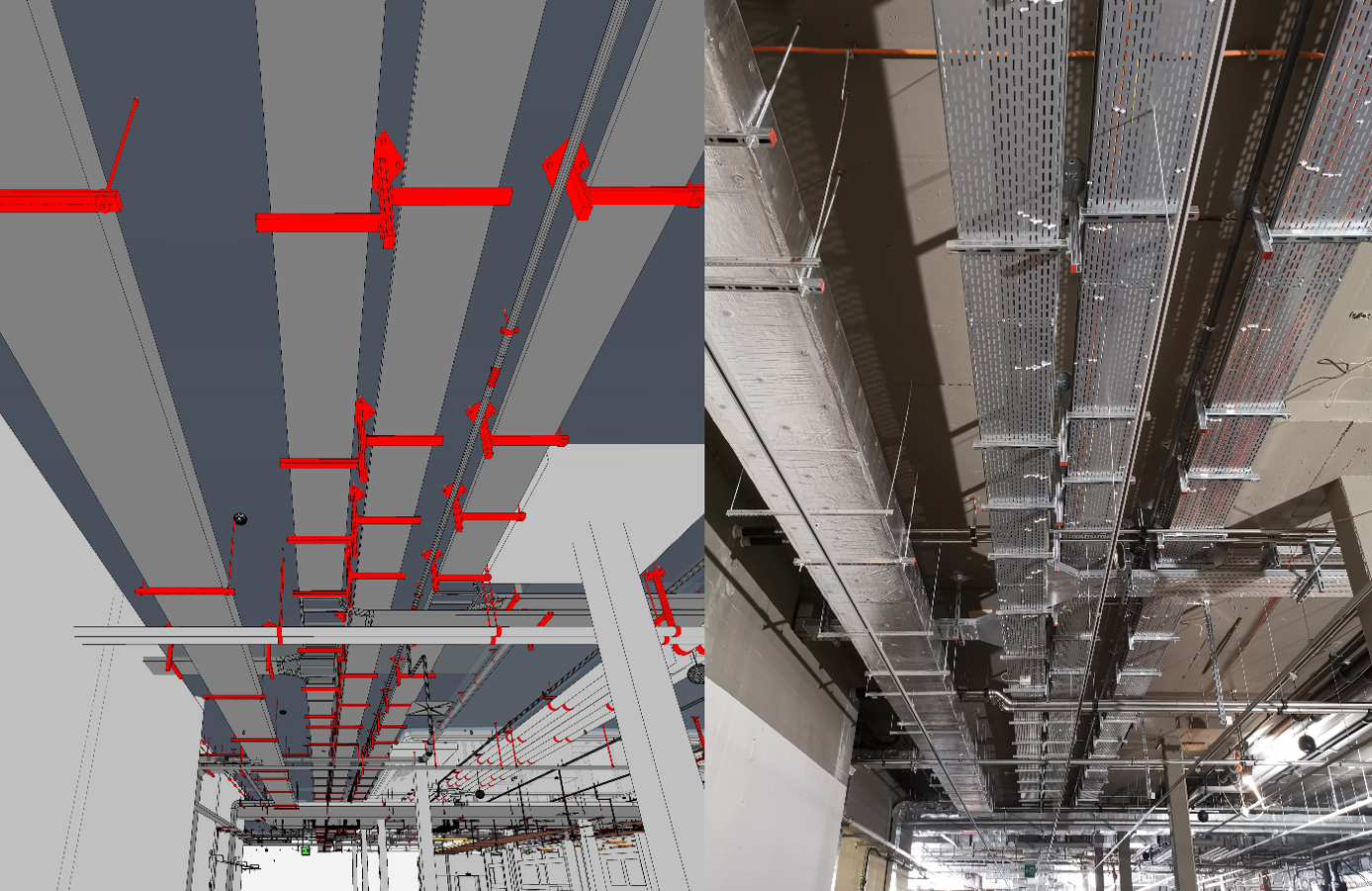

BIM-технологии
Использование BIM в проекте позволяет решить следующие задачи
- На стадии проектирования: исключение коллизий, оптимизация решений, проработка комбинированных вариантов
- На строительстве: оптимизация логистики, ускорение монтажа за счет комплектации, резки и предсборки, снижение общей стоимости монтажа коммуникаций
- На эксплуатации: упрощенный контроль за инженерными системами и их модернизация

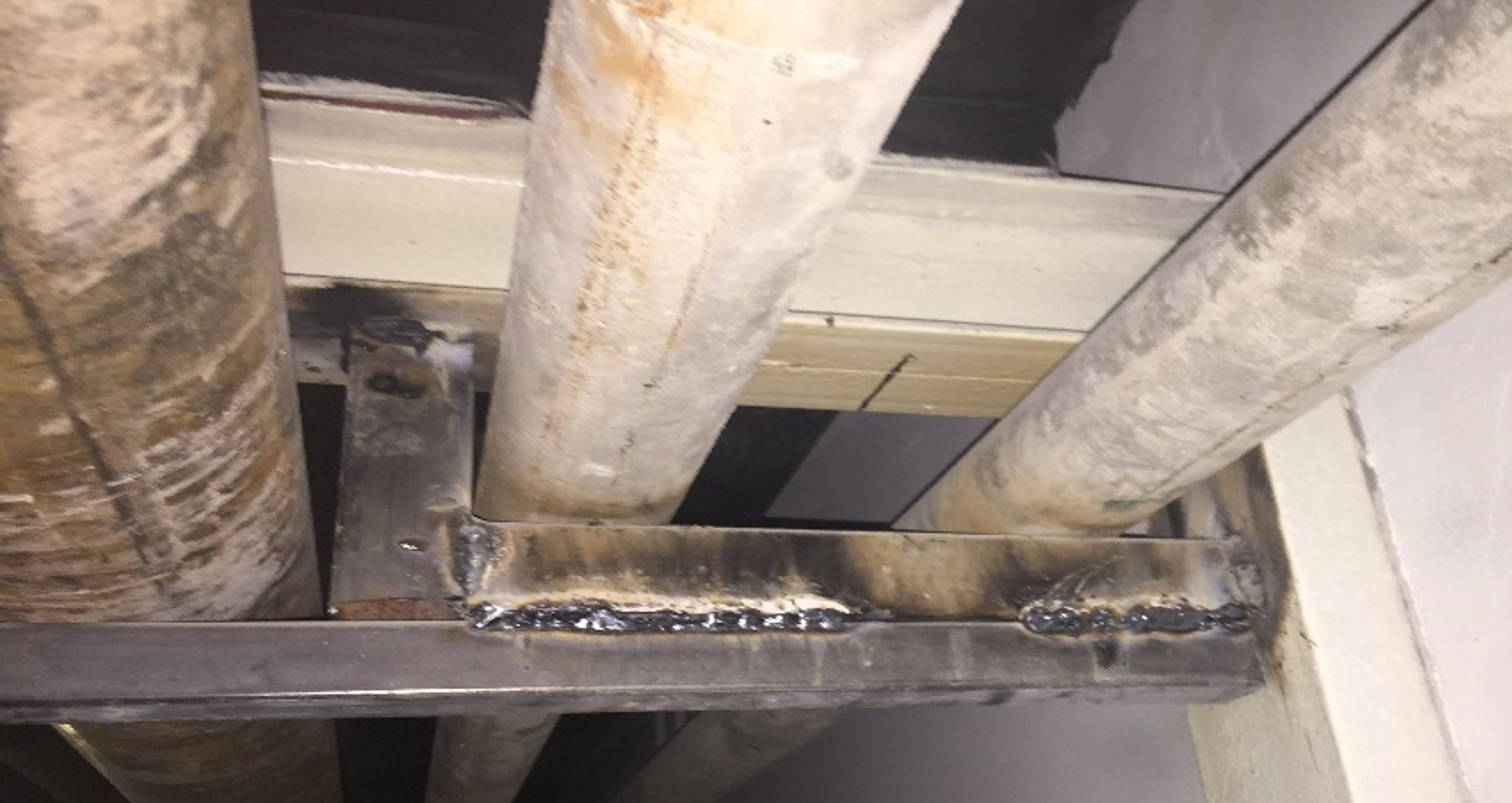

Решение из черного металла
- Повышенные нагрузки на несущие конструкции из-за высокой металлоемкости
- Большая трудоемкость монтажа
- Сложно контролировать катет и качество сварного шва
- Требуется последующая зачистка, грунтовка и покраска
- Невозможно изменить трассировку коммуникаций на этапе монтажа
- Отсутствуют прочностные расчеты
- Дополнительные эксплуатационные затраты на защиту от коррозии

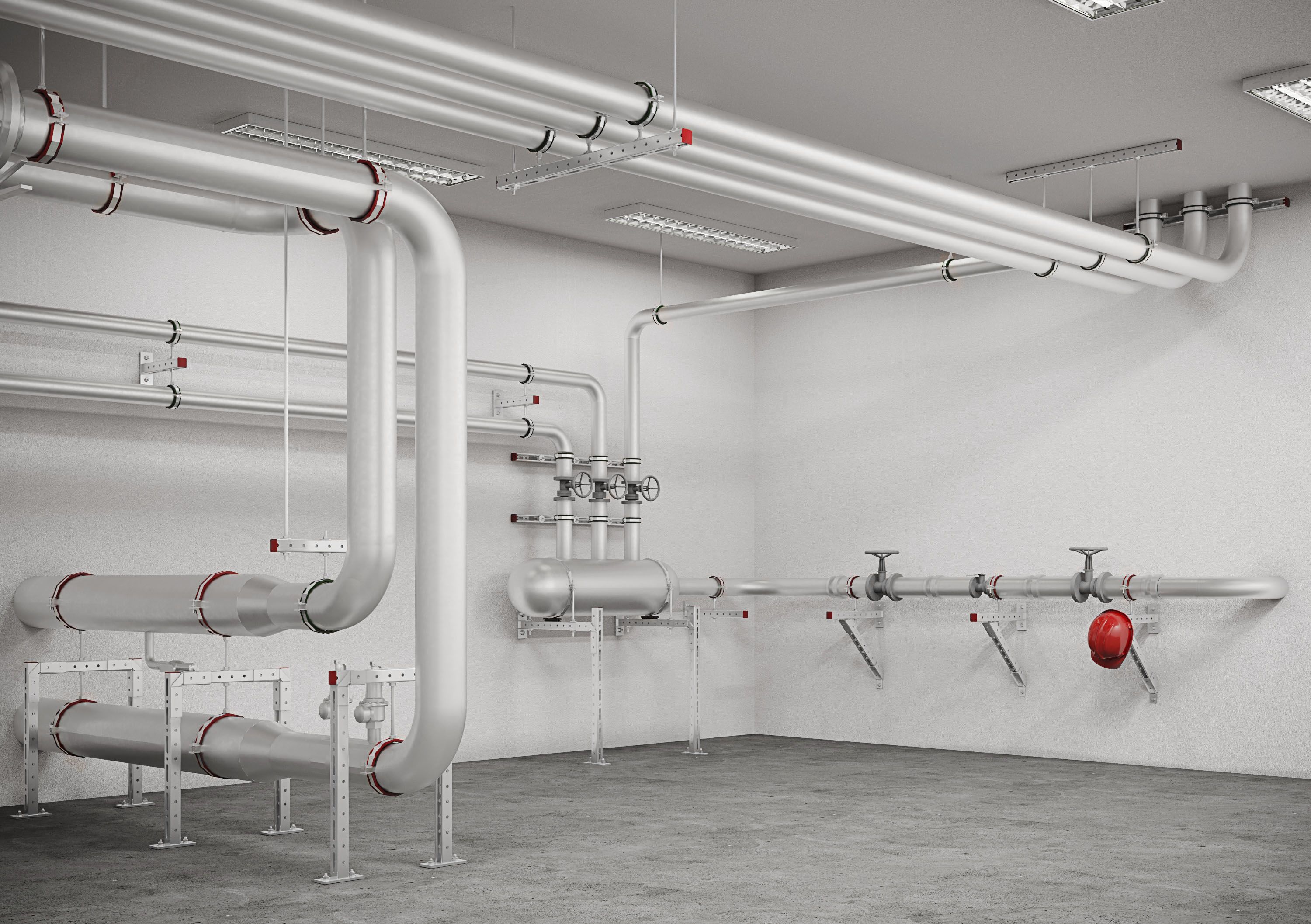

Решение из монтажной системы utech
- Низкая металлоемкость, легкие конструкции
- Возможность изменения трассировки трубопроводов
- Сборно-разборная конструкция
- Монтаж без сварки, резки и сверления вблизи оборудования
- Быстрый монтаж благодаря коннекторам
- Детальные чертежи узлов со спецификацией и расчетами
- Минимальные затраты на обслуживание в эксплуатации
- Шеф-монтаж и контроль сборки инженером UTECH на объекте
