Эпоксидный подливочный состав UTECH SP-EG (15 кг)
8003178
Цена с НДС
₽/шт
Ожидает пополнения
Комплектация
- ведро 20 л
- компонент A (14 кг): эпоксидная смола, реактивный разбавитель, минеральный наполнитель
- компонент B (1 кг): аминный отвердитель

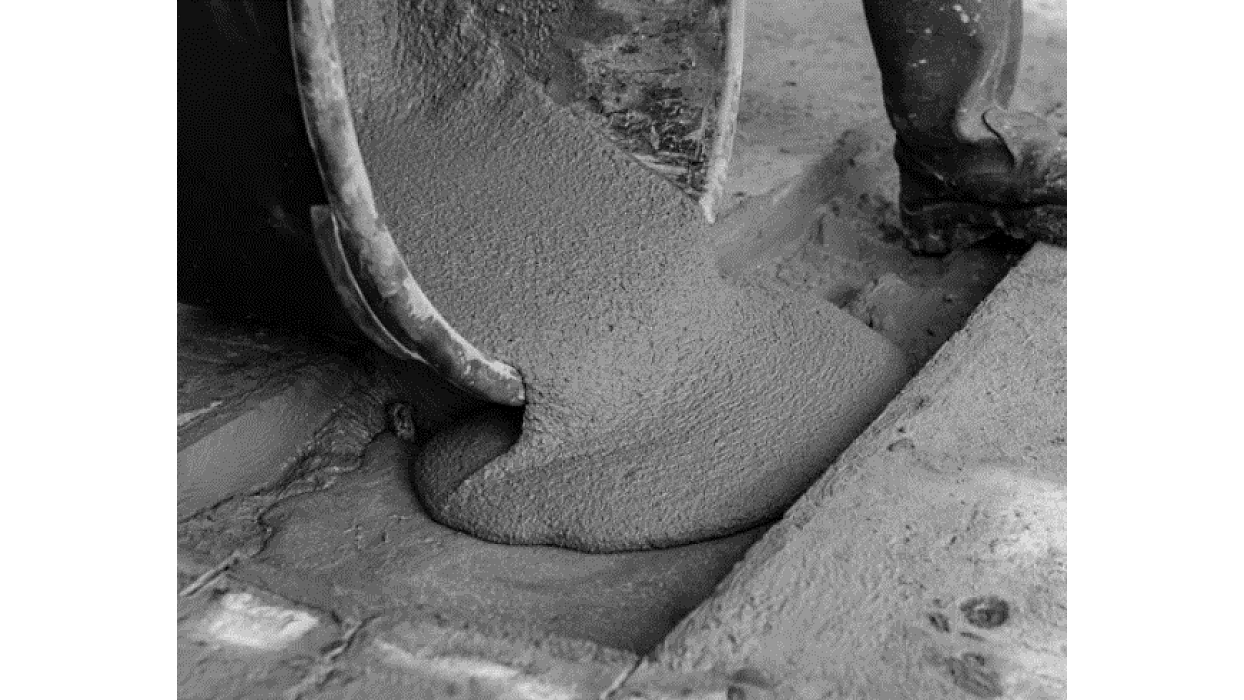

Безусадочный 2-х компонентный подливочный состав на эпоксидной основе для высокопрочной подливки и выравнивания строительного основания, устройства монтажных соединений бетонных/железобетонных и металлических конструкций, воспринимающих статические и динамические нагрузки, в том числе на объектах химической и транспортной инфраструктуры
- Состав: на эпоксидной основе
Преимущества
- Готовые к смешению компоненты в единой упаковке исключают риск человеческой ошибки при подготовке состава к заливке
- Высокая прочность - 100 МПа на сжатие и 60 МПа на изгиб достаточно, чтобы выдержать без разрушения статические и динамические нагрузки от большинства видов конструкций и оборудования
- Марка морозостойкости не менее F2300. Состав выдержит тяжелые климатические условия эксплуатации
- Быстрое полное отверждение. Заливка следующего слоя подливочного состава или ввод оборудования или конструкции в эксплуатацию уже через 24 часа
- Высокая адгезия к металлическим и минеральным основаниям для надежной связи между конструктивными элементами
- Отсутствие усадки обеспечивает точность установки и равномерную передачу нагрузки на основание
- Производится в РФ
- Получен Сертификат Соответствия
Применения

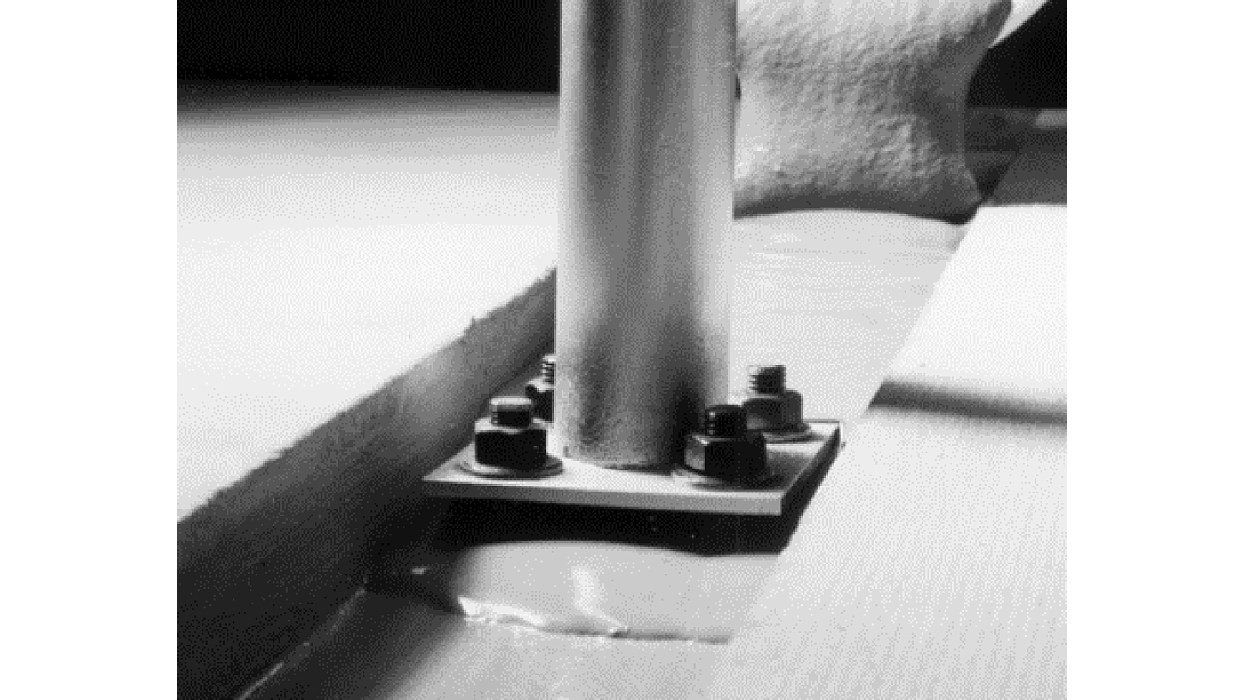

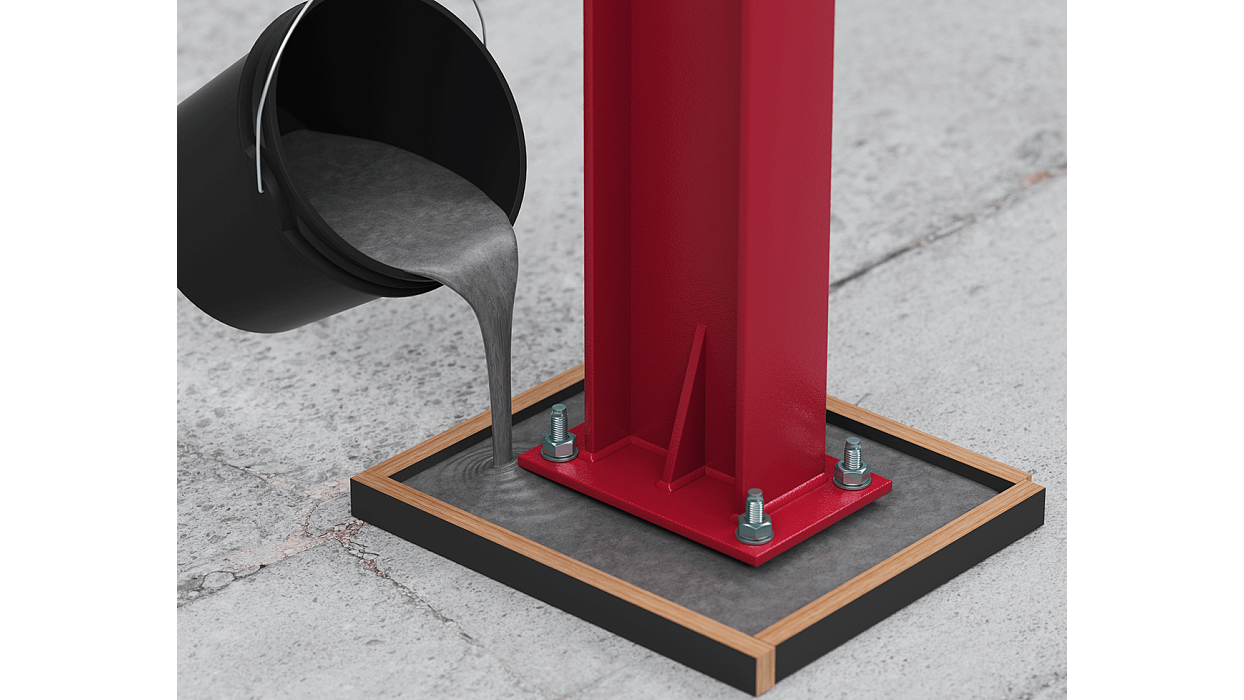

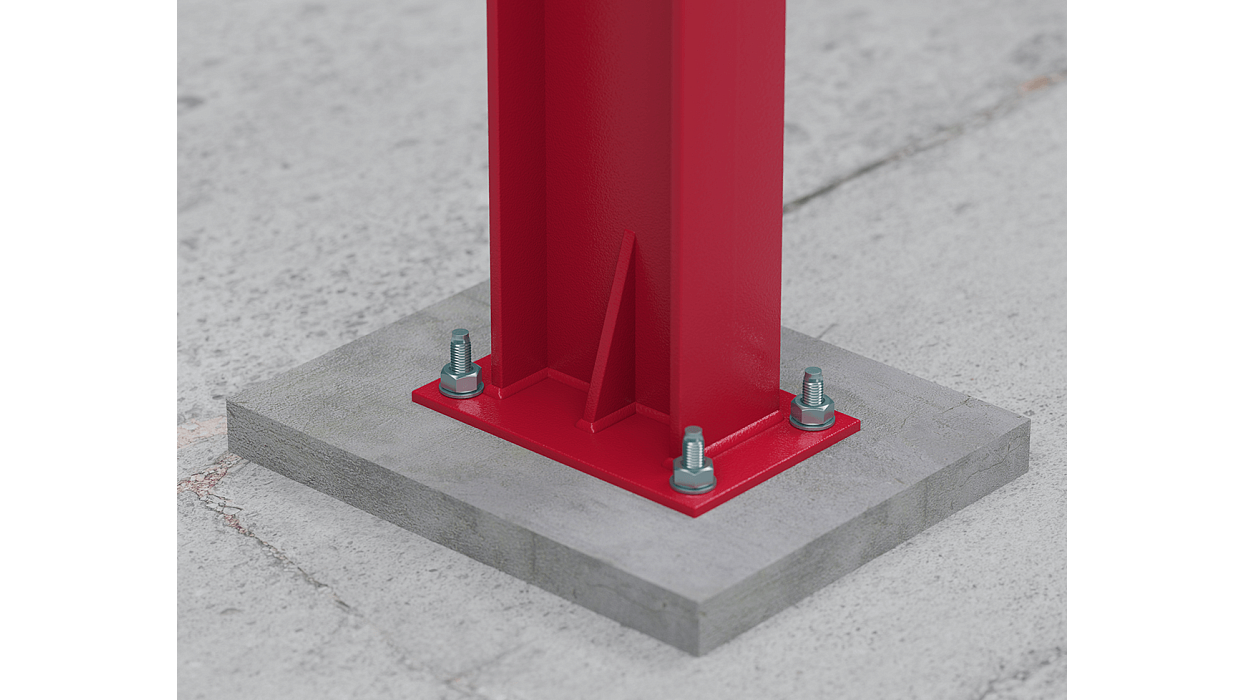

- Подливка под опорные части колонн и оборудования

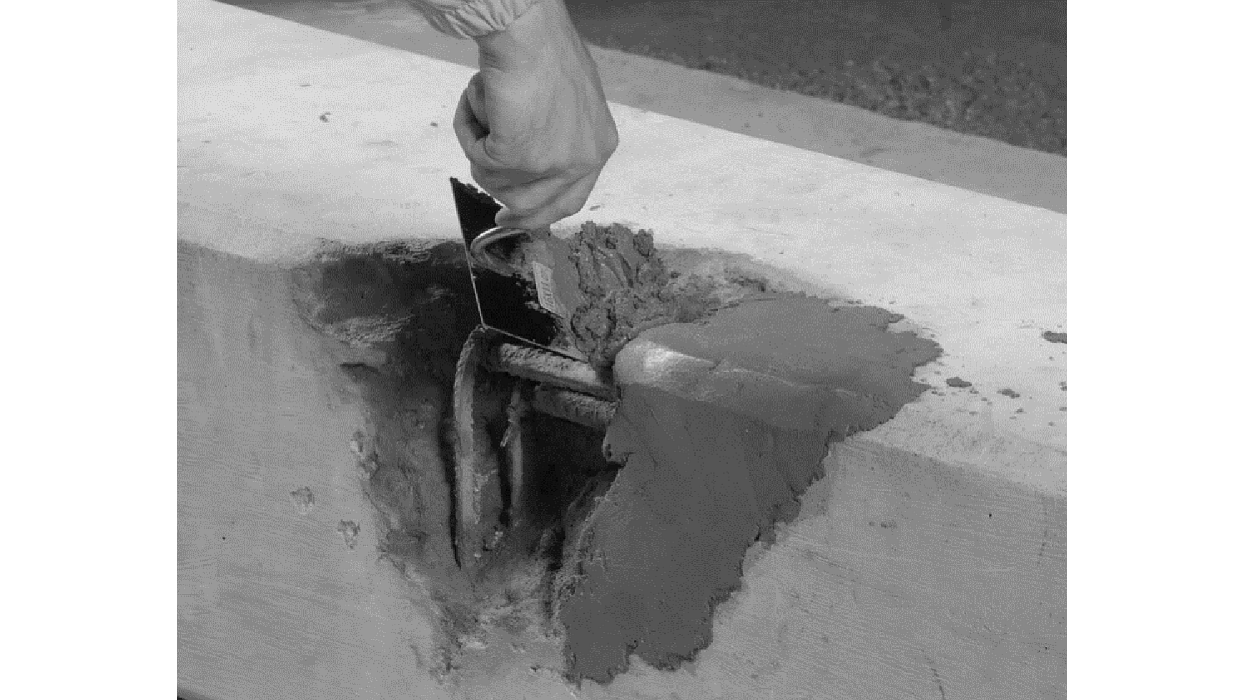

- Ремонт и восстановление ж/б конструкций

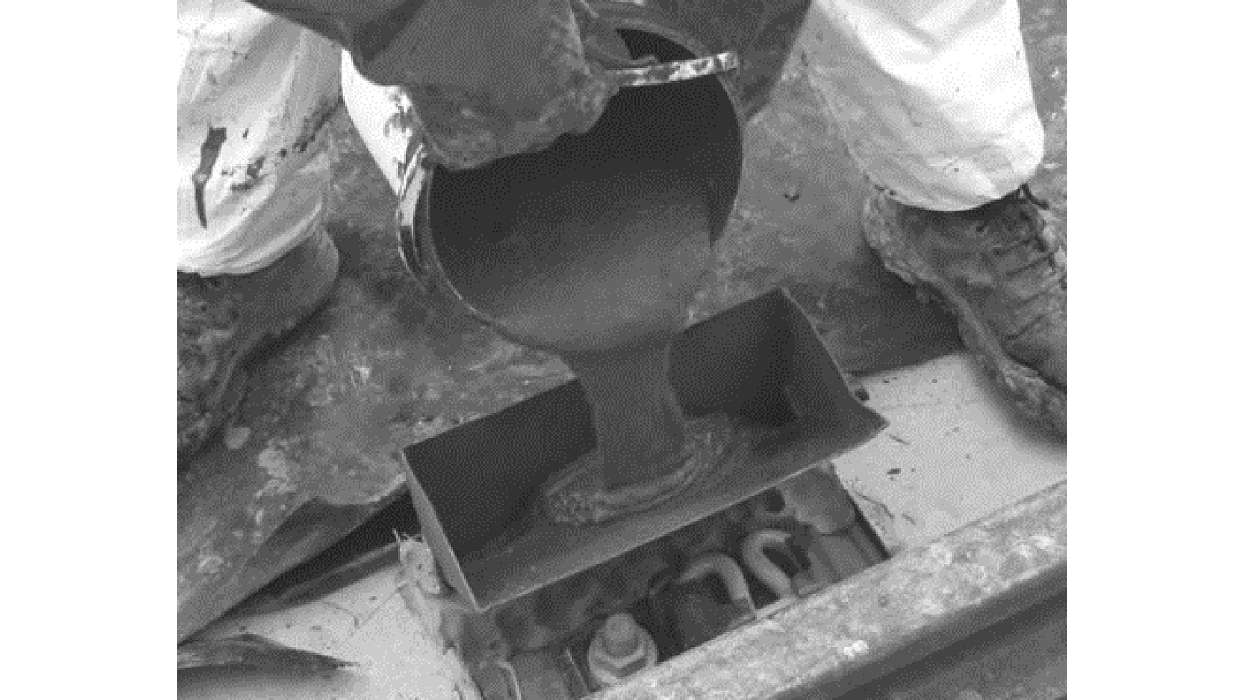

- Монтаж, ремонт и восстановление конструкций ж/д полотна
- Подливка под опорные части мостовых конструкций, заполнение и ремонт швов

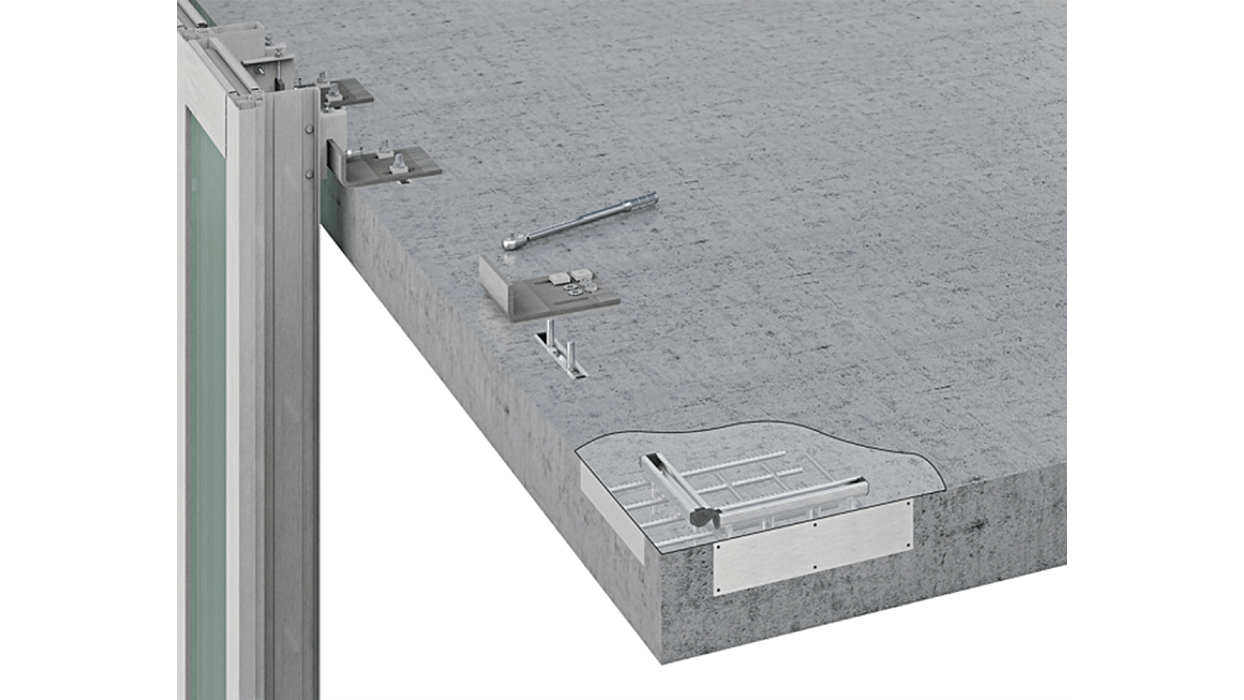

- Монтаж ограждающих конструкций
- Восстановление защитного слоя бетона на горизонтальных поверхностях конструкций, подверженных воздействию агрессивных сред, различных химических веществ
Техническая информация
Время жизни приготовленного состава при температуре 20-23 °С
45 минут. Может быть увеличено при низкой температуре и сокращено при температуре выше 25 °С
Время начального набора прочности при температуре 20-23 °С
6 часов. Может быть увеличено при низкой температуре и сокращено при температуре выше 25 °С
Время полного отверждения слоя при температуре 20-23 °С
24 часа. Может быть увеличено при низкой температуре и сокращено при температуре выше 25 °С
Температура основания
от 5°С до 30°С
Влажность основания
не более 5%
Температура окружающего воздуха
от 5°С до 30°С
Прочность на сжатие (1/3/7 сут), МПа, не менее
70/80/100
Прочность на изгиб (1/3/7 сут), МПа, не менее
49/58/60
Прочность сцепления с бетоном, через 7 суток, МПа, не менее
4.3
Прочность сцепления со сталью, через 7 суток, МПа, не менее
19.2
Скорость полного отверждения, не более
24 ч (при +20-23 °С)
Толщина слоя
до 50 мм
Морозостойкость, не менее
F2300
Водопоглощение, % по массе, не более
0.05
Плотность готового состава, г/см3
2
Максимальная крупность заполнителя, мм
0.4
Расход, кг/м2 на 1 мм толщины
1.8
Выход готового состава с 1 ведра, л
9
Цвет приготовленного состава
от светло-серого до темно-серого
Страна-изготовитель
Россия
Состав
на эпоксидной основе
