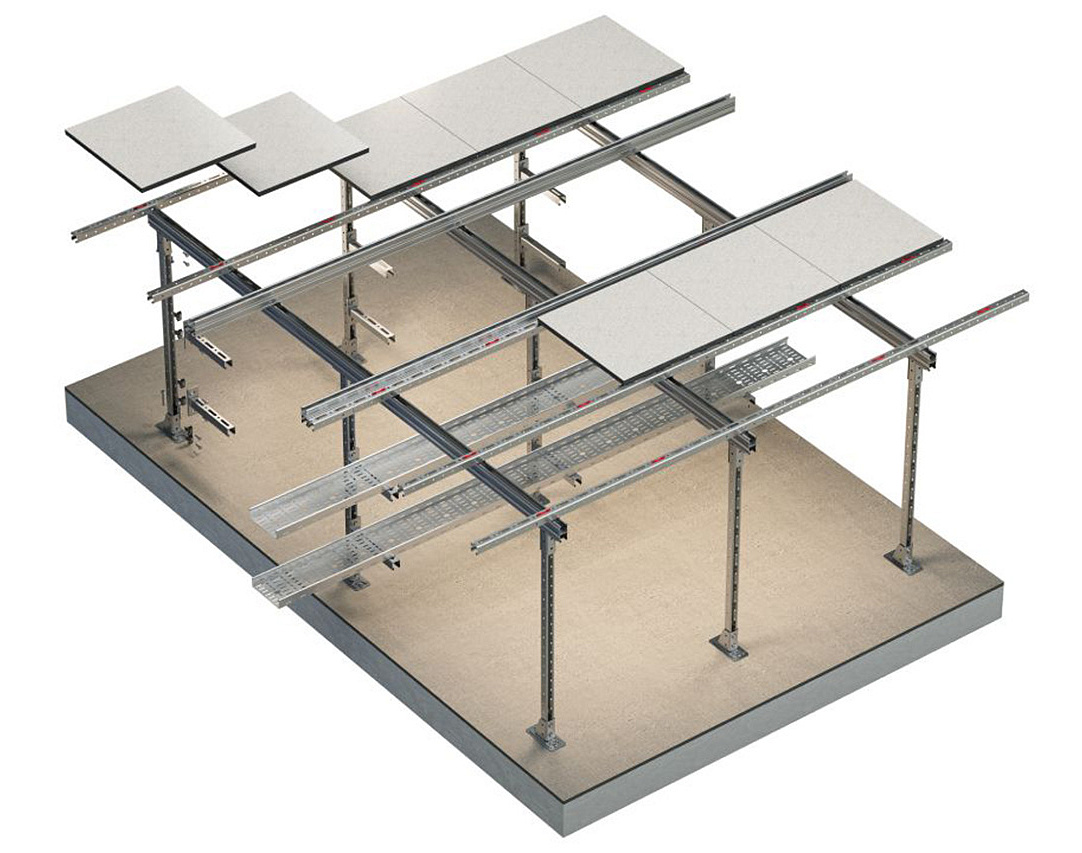

Что такое фальшпол?
Фальшполы – строительные конструкции, позволяющие поднять уровень чистого пола в помещении и провести все необходимые коммуникации в образованном пространстве.
В этой статье Игорь Яковлев, инженер по сертификации UTECH расскажет о нюансах сертификации и почему не все фальшполы одинаково безопасны.
Где используется такая технология?
Центры обработки данных (ЦОДы) и серверные. Организация приточной вентиляции под полом для эффективного охлаждения серверов и аккуратная прокладка тысяч кабелей.
Производственные цеха. Удобство подвода технологических линий, сжатого воздуха или электричества непосредственно к станкам. При изменении планировки цеха фальшпол легко демонтируется и собирается заново.
Офисы и торговые центры. Скрытие проводов под рабочими местами, создание идеально ровной поверхности вне зависимости от кривизны основания.
Музеи и архивы. Обеспечение стабильного климат-контроля за счет циркуляции воздуха в подполье.
Огнестойкость
Огнестойкость строительных конструкций – свойство сохранять целостность, несущую и теплоизолирующую способность при пожаре. Определение регламентировано ФЗ № 123 «Технический регламент о требованиях пожарной безопасности» и СП 2.13130.2020. Согласно законодательству РФ, огнестойкость измеряется в минутах до наступления предельных состояний (обрушение, прогрев, распространение пламени).
Огнестойкость является важной характеристикой фальшполов, поскольку время работы конструкций при пожаре напрямую влияет на безопасность людей, находящихся в помещении.Цели и ответственность
Цель обеспечения огнестойкости фальшполов - выполнить требования Федерального Закона №123-ФЗ «Технический регламент о требованиях пожарной безопасности».
Если проектировщик принимает сертификат, в котором указаны некорректные данные, то ответственность за невыполнение Федерального Закона несет не сертификационный орган и поставщик, а проектировщик, который принял некорректное обоснование огнестойкости, так как задача по соблюдению в проекте требований Федерального Закона лежит на нем.
Специалисты UTECH детально изучили вопросы огнестойкости и сертификации фальшполов. Теперь хотим поделиться этими знаниями с вами, чтобы помочь вам разобраться в вопросе.
Как определить огнестойкость фальшпола
Применение на добровольной основе свода правил СП 4.13130.2013 "Системы противопожарной защиты. Ограничение распространения пожара на объектах защиты. Общие положения. Требования к объемно-планировочным и конструктивным решениям", разработанного ФГБУ ВНИИПО МЧС России обеспечивает соблюдение требований к объемно-планировочным и конструктивным решениям по ограничению распространения пожара, установленных в Федеральном Законе №123-ФЗ.
В п. 6.5.3.1 СП 4.13130.2013 есть требование: несущие конструкции фальшполов должны иметь предел огнестойкости не менее REI45 если в пространстве фальшпола присутствует горючая нагрузка, превышающая 180 МДж/м2.
Для получения разъяснений по методам определения огнестойкости фальшполов специалистами нашей компании был направлен запрос разработчику свода правил и получено письмо с ответом от ФГБУ ВНИИПО МЧС России.
В письме №ИВ-117-1126-13-5 от 14.03.2024 сказано, что требуемый предел огнестойкости должен быть подтвержден испытаниями по ГОСТ 30247.1–94 (не сертификацией, а испытаниями).
Сертификация фальшполов. Сертификат сертификату рознь!
В Едином перечне продукции, подлежащей обязательной сертификации отсутствуют фальшполы. Как следствие, сертифицировать соответствие фальшполов можно только добровольно, но соответствие чему?
Во многих сертификатах соответствия на фальшполы прописано соответствие ГОСТ 30247.0-94 «Конструкции строительные. Методы испытаний на огнестойкость. Общие требования» и ГОСТ 30247.1-94 «Конструкции строительные. Методы испытаний на огнестойкость. Несущие и ограждающие конструкции». Но методы испытаний не предъявляют никаких требований, они лишь описывают процедуру испытаний, а сами требования изложены в п 6.5.3.1 СП 4.13130, следовательно само по себе наличие сертификата на соответствие стандартам на методы испытаний не дает гарантии, что требования, предъявляемые к фальшполам, выполняются. Проверка выполнения требований возлагается на проектный институт или подрядную организацию.
Важность указания нагрузки и схемы нагружения
Бланки сертификатов соответствия в своём формате не имеют возможности разместить графическую информацию с отображением схем со всеми использованными элементами при испытаниях, а текстовое описание обычно не дает полного понимания конструктива. Поэтому использование сертификата без протокола не дает возможности оценить соответствие проектного решения и испытанного фрагмента фальшпола.
Сертификаты и протоколы испытаний без указания нагрузки и схем нагружения не имеют ценности!
В соответствии с ГОСТ 30247.1–94, п.7.2.1: «Образцы несущих и самонесущих конструкций должны испытываться под нагрузкой…», п.7.2.2: «Испытательную нагрузку устанавливают из условия создания в расчетных сечениях образцов конструкций напряжений, соответствующих их проектным значениям или технической документации.»
Если конструкция фальшпола в проекте значительно отличается от той, что была испытана, то это соразмерно отсутствию подтверждения огнестойкости REI45, не выполнению требований п.6.5.3.1 СП 4.13130.2013 и не соблюдению Федерального Закона №123-ФЗ путем добровольного применения свода правил СП 4.13130.2013.Что должен содержать протокол испытаний
Выделим наиболее важное, что протокол испытаний должен содержать по ГОСТ 30247.1–94 раздел 10 и ГОСТ 30247.0–94 раздел 12, то, что некоторые производители и испытательные лаборатории упускают:
-
наименование объекта испытаний, сведения об изготовителе, товарный знак и маркировку образца с указанием технической документации на конструкцию. В нашем случае это ТУ 25.11.23-058-17523759-2024 «Конструкции интегрированных фальшполов UTECH»;
-
эскизы и описание испытанных образцов;
-
для конструкций, испытанных под нагрузкой, — сведения о нагрузке, принятой для испытания, и схемы нагружения;
-
фотоснимки;
Некоторые производители получают сертификаты соответствия на отдельные изделия, без учета нагрузок, чтобы покрыть все возможные конструкции фальшполов. Но элементы, испытанные без нагрузки, не должны подвергаться нагружению и в возводимой конструкции. Из таких изделий можно собрать только фальшпол, на который нельзя ничего поставить.
Какие нагрузки следует учитывать при определении огнестойкости

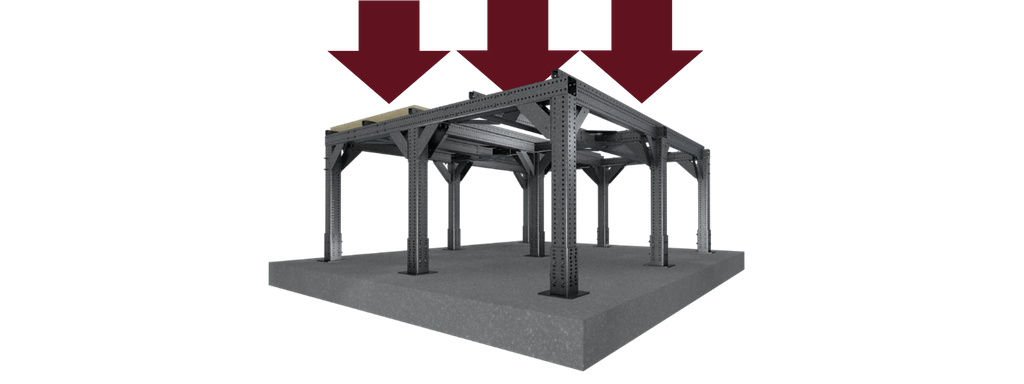

Часто заказчик в техническом задании при сборе нагрузок учитывает все возможные нагрузки, включающие, в том числе и этап монтажа, на котором тяжелое оборудование перемещают по поверхности фальшпола к месту его установки на рамы. Усиленные рамы, имеющие подтверждение огнестойкости по показателю R при пожаре способны выдержать высокую нагрузку от оборудования.
Время транспортировки оборудования к месту его установки значительно меньше времени эксплуатации конструкции фальшпола. Такие нагрузки являются кратковременными по определению. ГОСТ 27751-2014 «Надежность строительных конструкций и оснований» в п.6.3.4 допускает не учитывать кратковременные нагрузки в особых сочетаниях, к которым относятся пожары.
Компания UTECH испытала фальшполы с нагрузкой до 1000 кг/м2, но гораздо экономичнее будет правильно оценить нагрузки, действующие на фальшпол при пожаре и получить значительное снижение затрат средств и времени на монтаж. Металлоемкость и стоимость конструкций фальшпола, предназначенных для работы в условиях пожара под нагрузкой в 300 кг/м2 и 1000 кг/м2 может отличаться до 10 раз

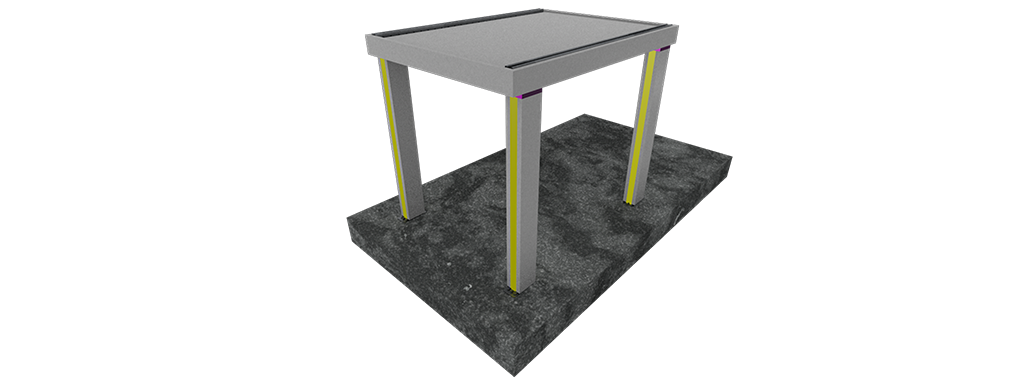

Требования к узлам пересечения
Если на фальшпол устанавливается технологическое оборудование, которое пересекает строительную конструкцию фальшпола с нормируемым пределом огнестойкости REI45, то, в соответствии с п.5.2.4 СП 2.13130.2020 «Системы противопожарной защиты. Обеспечение огнестойкости объектов защиты» узел пересечения должен быть испытан и обладать огнестойкостью не ниже, чем сам фальшпол. Рама под оборудование является опорой этого оборудования, а не фальшполом и требований по огнестойкости к ней не предъявляется. Но целесообразно оценить риск опрокидывания оборудования при пожаре на фальшпол и обеспечить огнестойкость этой рамы по потере несущей способности (R).

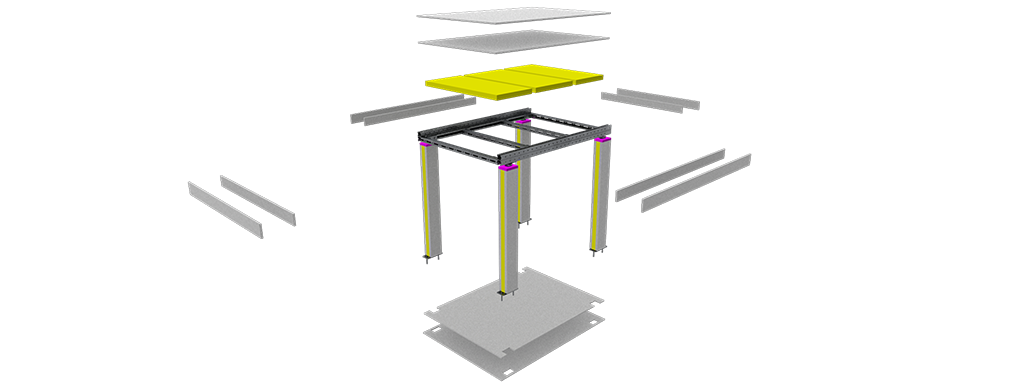

Разработка огнестойкого решения

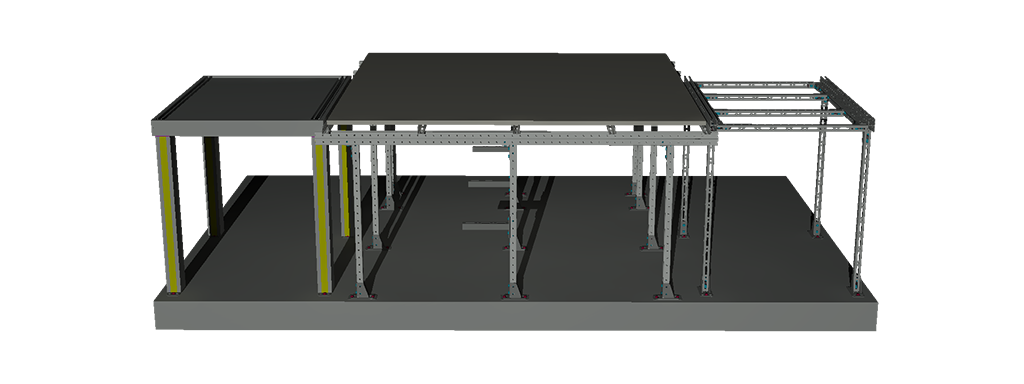

Для обеспечения огнестойкости узла пересечения фальшпола оборудованием специалистами компании UTECH было разработано огнестойкое экран-перекрытие, устанавливаемое в плоскости плит фальшпола и обеспечивающее огнестойкость узла в 45 минут по показателям EI, которое позволяет проводить кабели к оборудованию через экран-перекрытие с возможностью заделки кабельных проходок (требования п.5.2.4. СП 2.13130.2020) узлами, сертифицированными по ГОСТ Р 53310 (входят в перечень продукции подлежащей обязательной сертификации). Экран-перекрытие изготавливается на месте монтажа из огнестойких гипсовых листов и минеральной ваты, узлы герметизируются огнестойкой пеной.
Не проходит ли дым через щели между плитами?

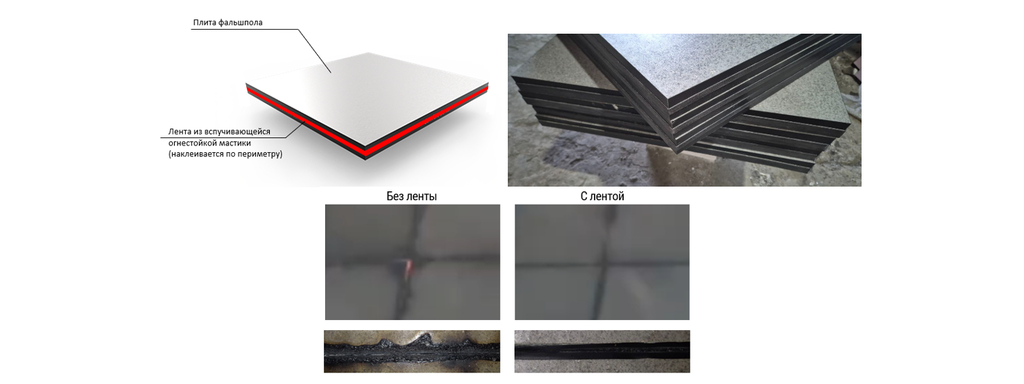

Методика определения огнестойкости по потере целостности (E) в стандартах ГОСТ 30247.0–94 и ГОСТ 30247.1–94 имеет нюансы. Проверка потери целостности производится путем поднесения ватного или хлопкового тампона на 10 секунд к местам, в которых образовались щели/трещины на расстоянии 20–25 мм от поверхности образца. Если тампон не тлеет со свечением, то предельное состояние считается не достигнутым. При этом визуально могут наблюдаться небольшие щели между плит, через которые проникают продукты горения. Специалистами компании UTECH было разработано решение с применением огнестойкого вспучивающегося уплотнителя, которое позволяет обеспечить реальную огнестойкость конструкции.
Компания UTECH предлагает решения для фальшполов, которые отвечают требованиям закона, стандартов на проектирование и обеспечивают реальную огнестойкость фальшполов.
Выбирайте качественные решения для защиты проектируемых помещений с наличием фальшпола. Для получения сертификатов и протоколов испытаний обращайтесь в инженерный отдел UTECH.
