Анкерный калькулятор AnchorLab PRO

«Программное обеспечение «AnchorLab Pro» от компании UTECH — практичный инструмент для проектировщиков, инженеров строителей и монтажников: с его помощью удобно и оперативно подбирать и рассчитывать анкерные крепления.

Программа «AnchorLab Pro» соответствует требованиям к проектированию анкерных креплений. Расчёты выполняются в соответствии со сводом правил СП 513 (утверждён приказом Минстроя России от 24.03.2022 № 188/пр).

Функционал подходит для работы с бетонными и железобетонными конструкциями классов прочности на сжатие В25–В60 и использует сертифицированные анкеры UTECH с действующими Техническими Свидетельствами.

С «AnchorLab Pro» инженерные расчёты становятся максимально прозрачными и удобными!»

Перейти в калькулятор

Анкерный калькулятор AnchorLab PRO

Перейти в калькулятор

Преимущества программного обеспечения «AnchorLab Pro»

ИНТУИТИВНО И ПРОСТО

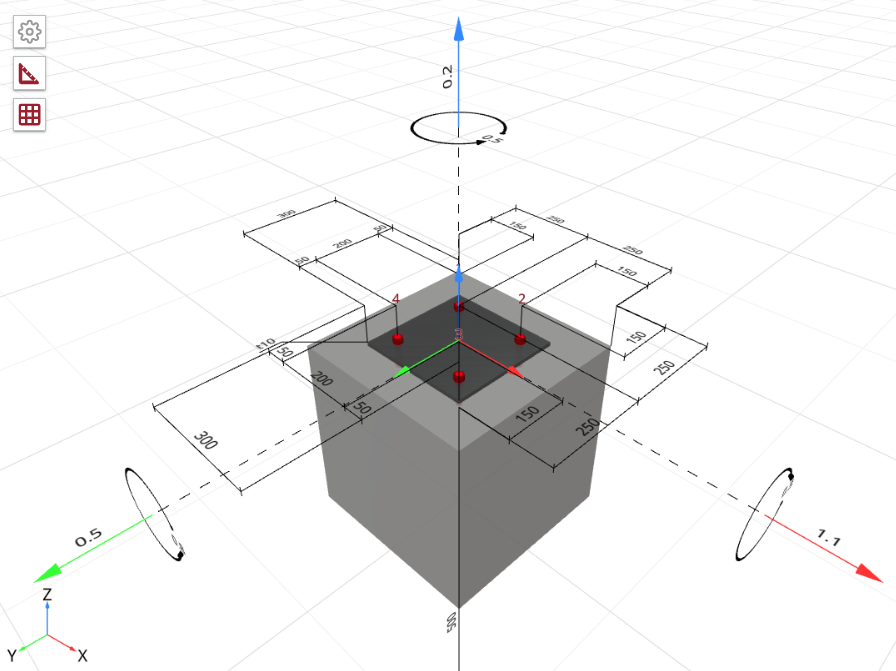

Модель доступна в трехмерном (3-D) формате. С помощью мыши можно легко перемещать модель, а также поворачивать ее на 360 градусов, панорамировать, наклонять или масштабировать по мере необходимости. Программное обеспечение всегда показывает несущую способность анкерного узла и геометрические параметры

ДОСТОВЕРНО

Методика расчётов полностью соответствует требованиям свода правил СП 513. Формируется подробный Отчет о расчете, оформленный по ГОСТу в PDF формате

АКТУАЛЬНО

Технические характеристики анкеров UTECH всегда актуальны. Отдел Code & Approval следит за актуальностью и соответствием методике расчётов требованиям нормативных документов

ТОЧНО И БЫСТРО

Программа распознает ошибки несоответствия СП 513 и отображает соответствующую информацию в окне сообщений. Таким образом, время проектирования может быть сокращено до минимума

ИНТУИТИВНОЕ УПРАВЛЕНИЕ И ЧЁТКАЯ ВИЗУАЛИЗАЦИЯ ДАННЫХ

Простое и быстрое управление благодаря вводу всех значений в панель платформы упрощает процесс расчета и проектирования. Платформа показывает усилие в анкерном узле, а также результаты расчётов по различным механизмам разрушений. Четкие термины и крупные символы облегчают управление

Анкеры, по которым доступен расчёт:

- химические (HITRE 500, 100, ICE)
- механические (HST, UST /-F /-R, USL /-G, U-RAN-P/T)

Методика расчета - СП513.
ПРОВЕРКА ПРОВОДИТСЯ ПО:

5 формам разрушений при растяжении
- Разрушение по стали анкера
- Разрушение от выкалывания бетонного основания
- Разрушение по контакту анкера с основанием (Механика)
- Комбинированное разрушение по контакту анкера с основанием и выкалыванию бетонного основания (для хим. анкеров)
- Разрушение от раскалывания основания

3 формам разрушений при сдвиге
- Разрушение по стали анкера
- Разрушение от откалывания края основания
- Разрушение от выкалывания бетонного основания за анкером

Комбинации «Растяжение + Сдвиг»
