описание и ключевые требования проекта

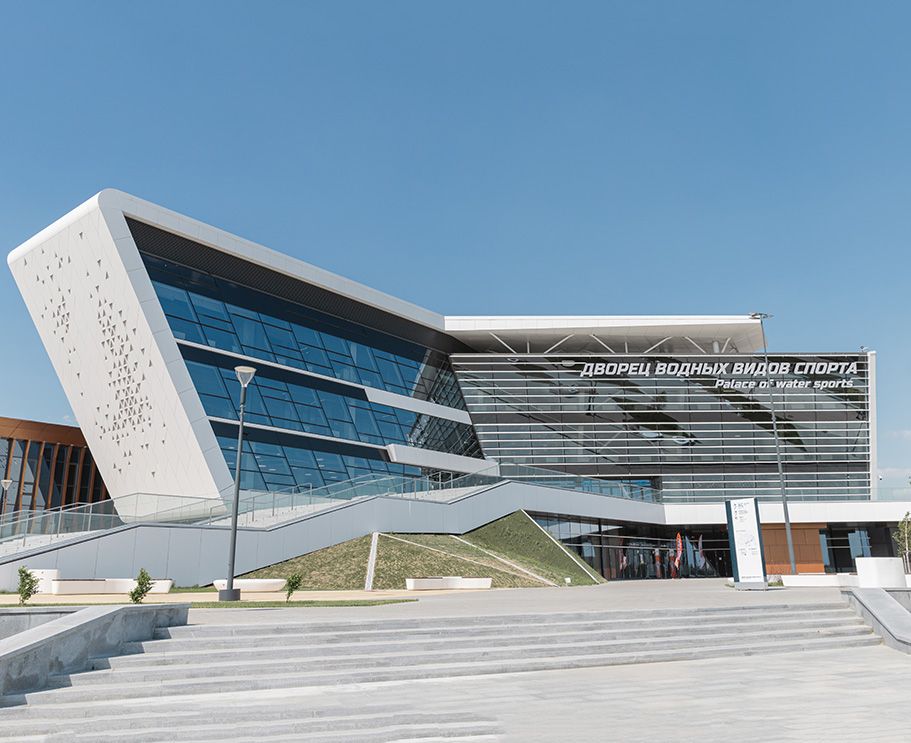

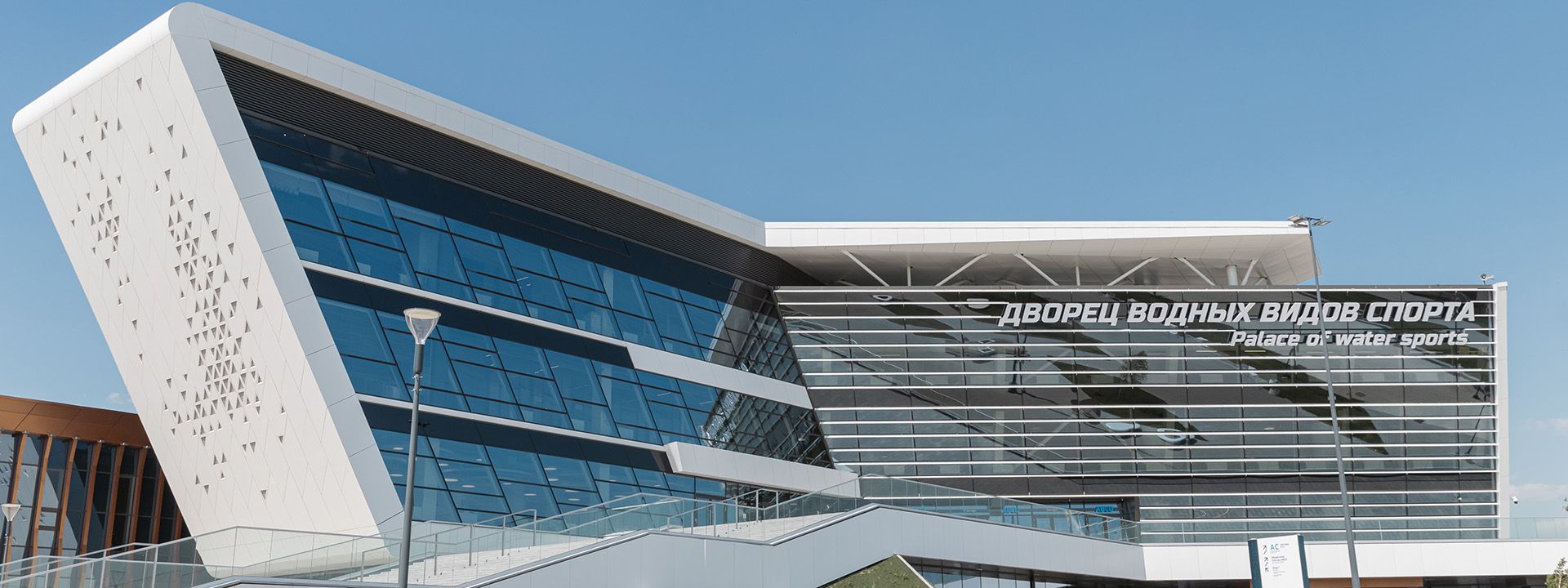

При строительстве современного Дворца водных видов спорта мы использовали передовые методы монтажа и надежные крепежные системы. Благодаря этому сложные конструкции и инженерные системы получились долговечными и безопасными.
1. Надежный фундамент на сложных грунтах

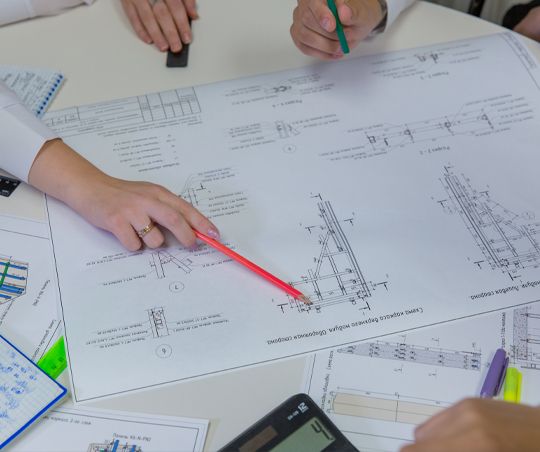

- Мы рассчитали и смоделировали крепежные системы UTECH для инженерных коммуникаций и фальшполов.
- Главная задача – жесткая фиксация металлокаркаса на болотистых грунтах при частичной замене основания до 8 м.
- Решение – химические анкеры со шпильками, рассчитанные на проектные нагрузки. На объекте провели более 20 испытаний, подтвердивших надежность.
2. Прочное основание для конструкций и оборудования
- Для крепления несущих и вспомогательных конструкций применены химические анкеры HIT-RE и механические HST/HAS.
- Обеспечено надежное крепление кровельного профлиста к массивным балкам (толщиной свыше 20 мм).
3. Эффективные инженерные сети

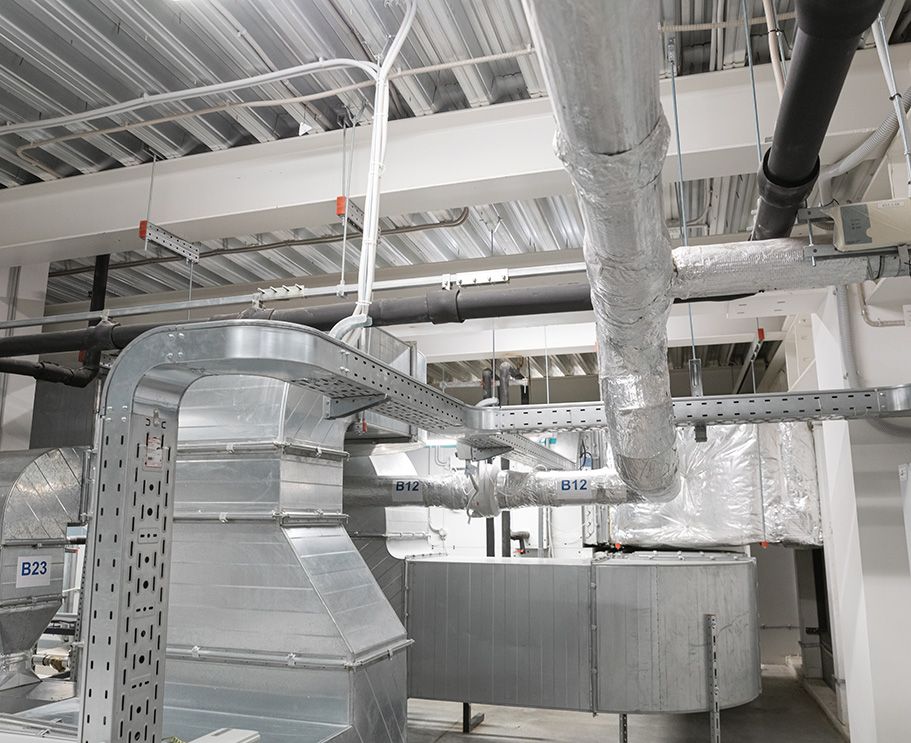

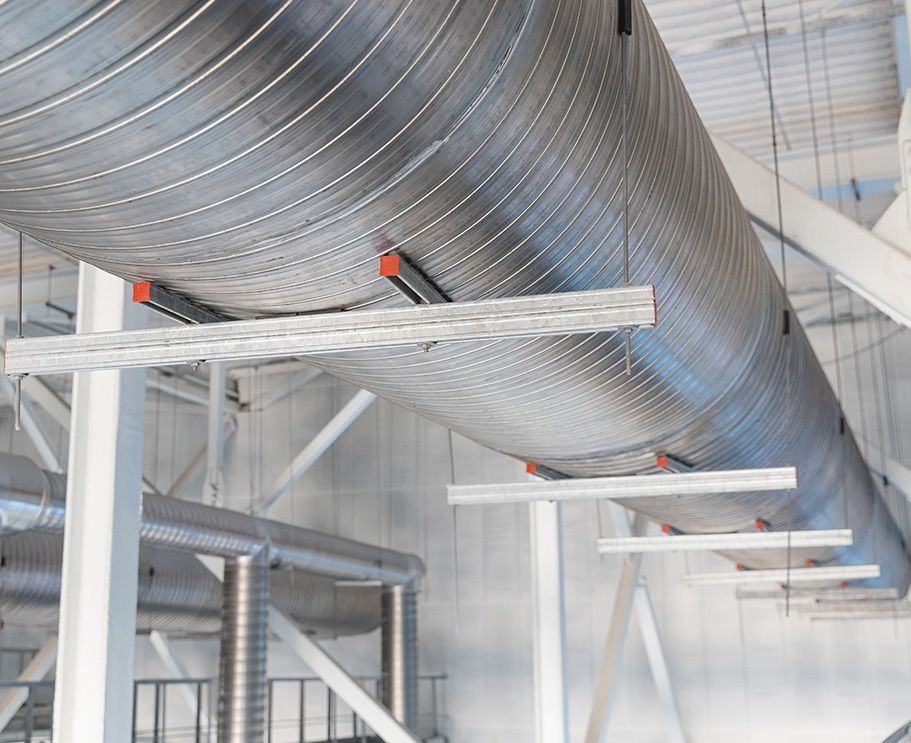

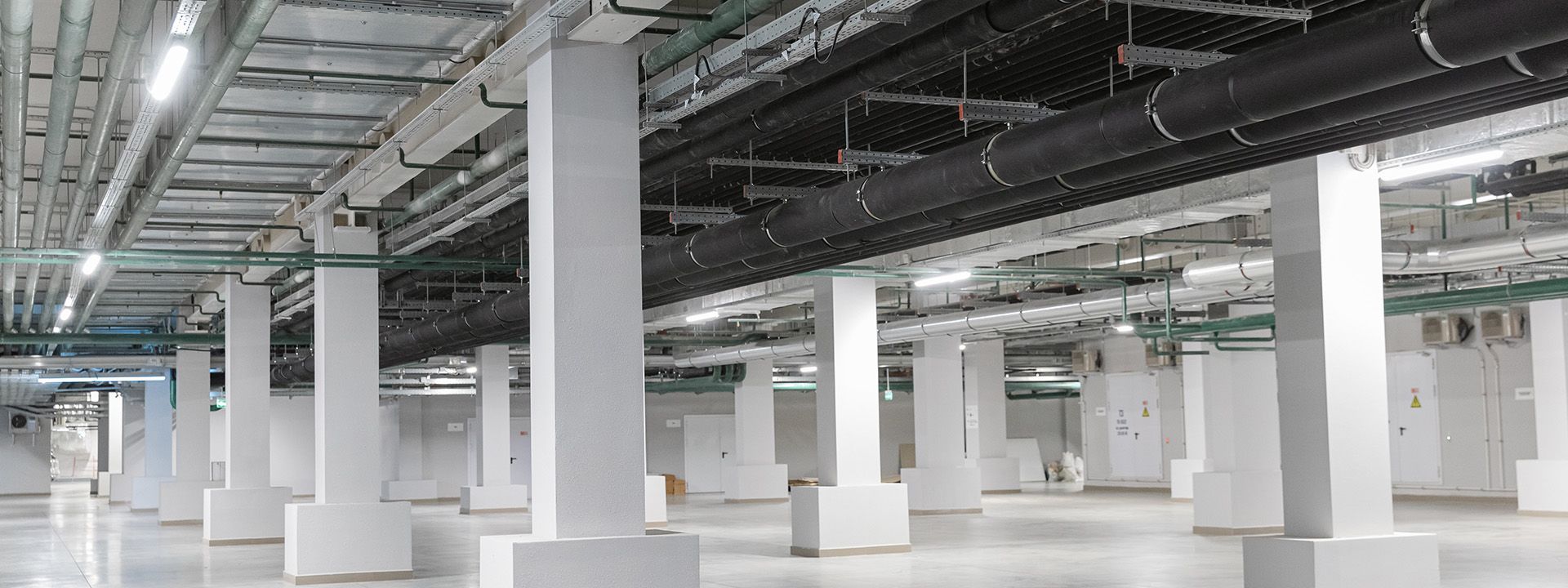

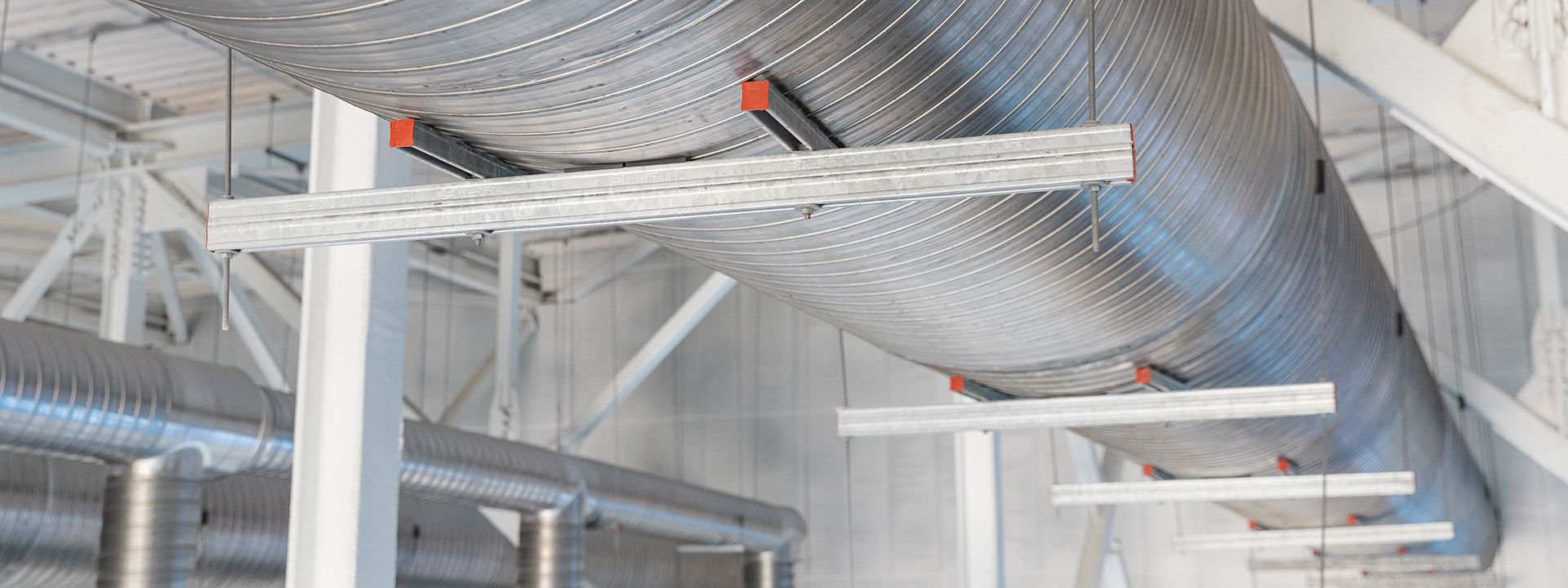

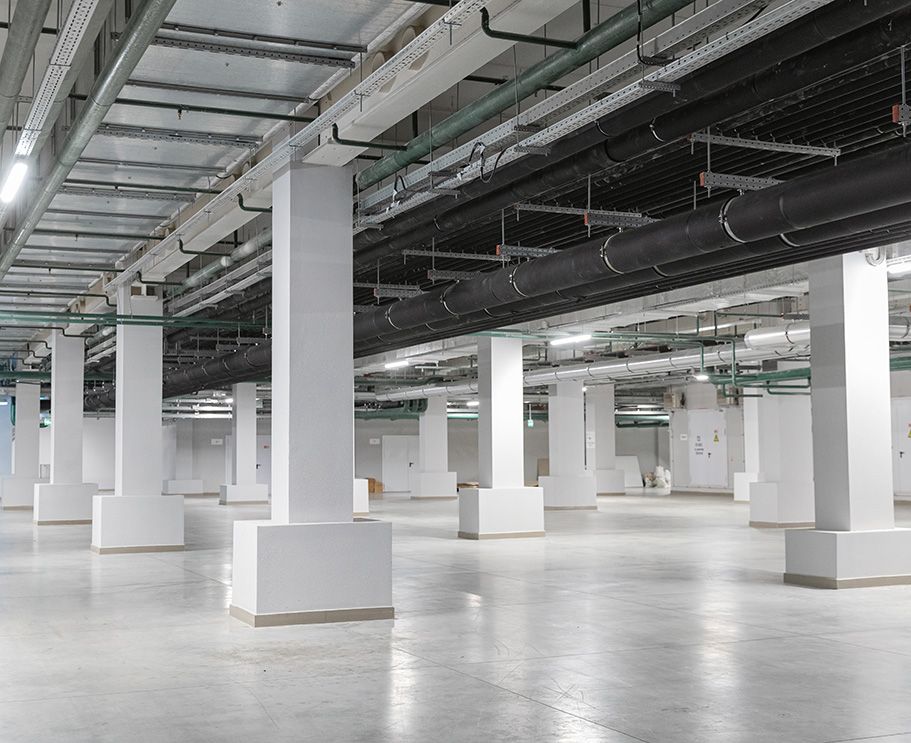

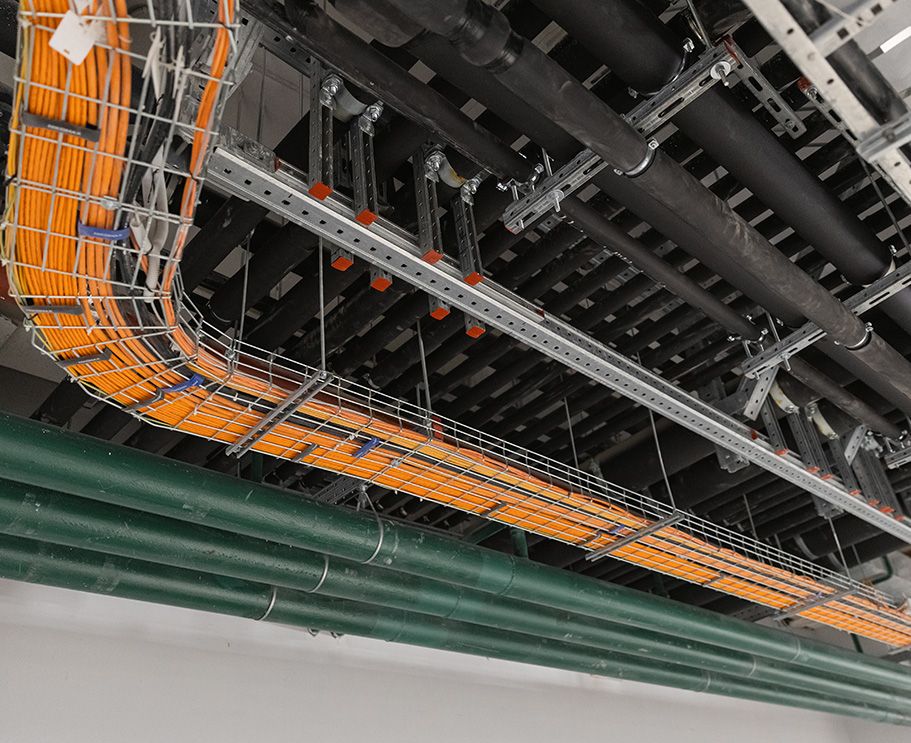

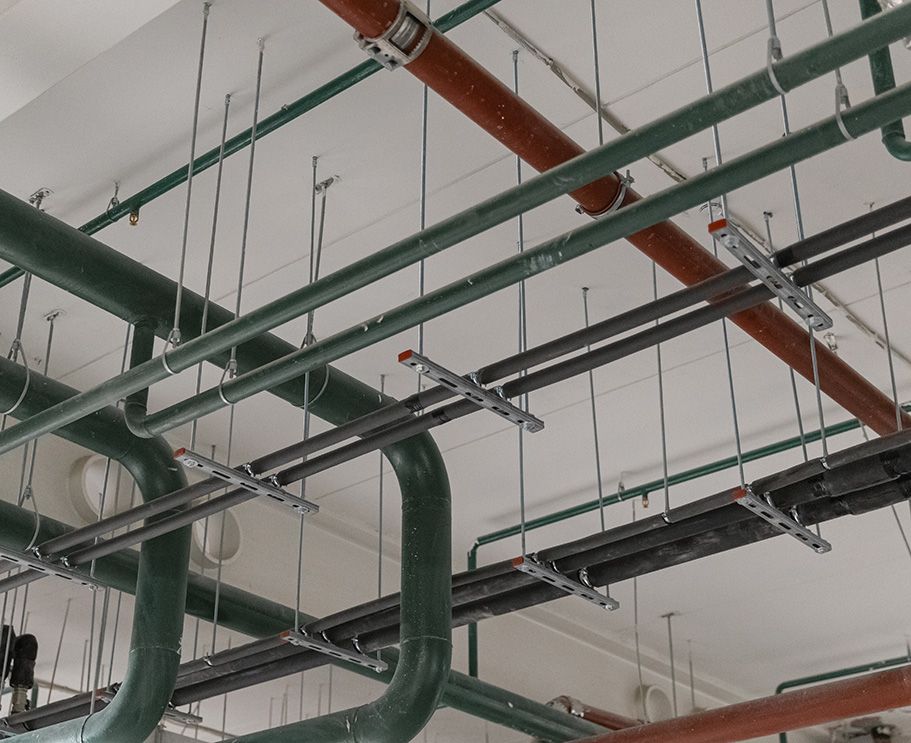

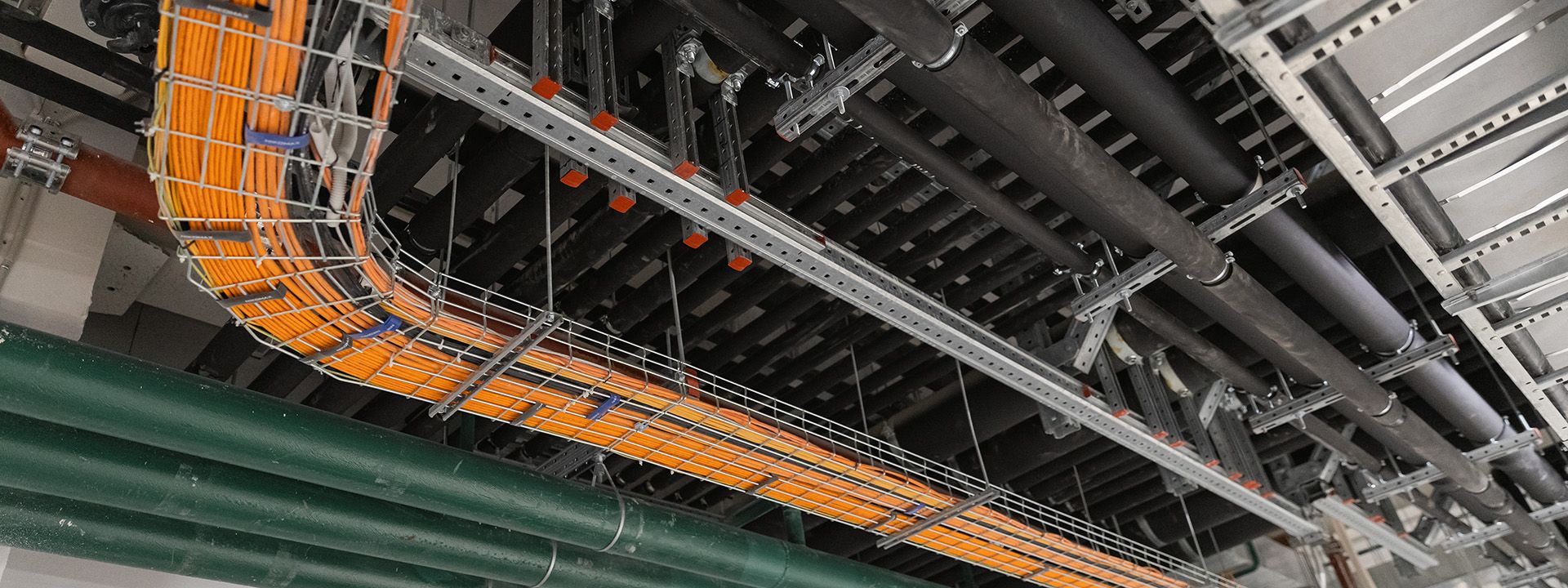

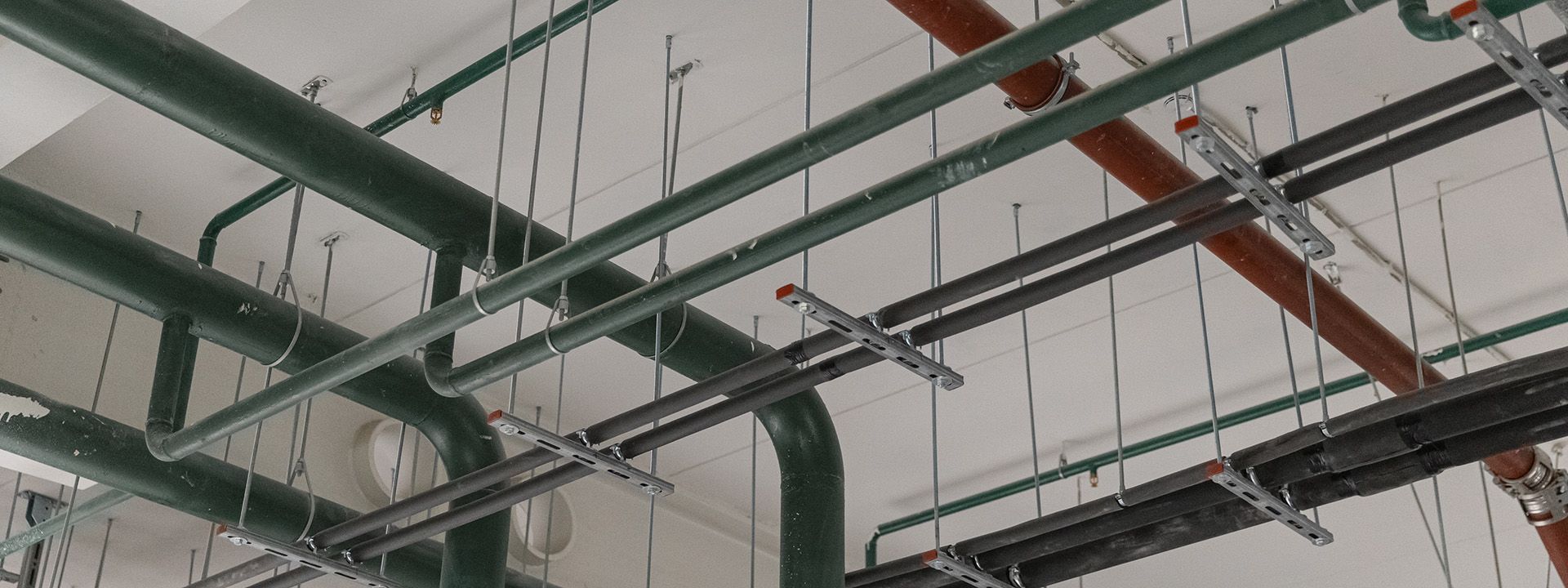

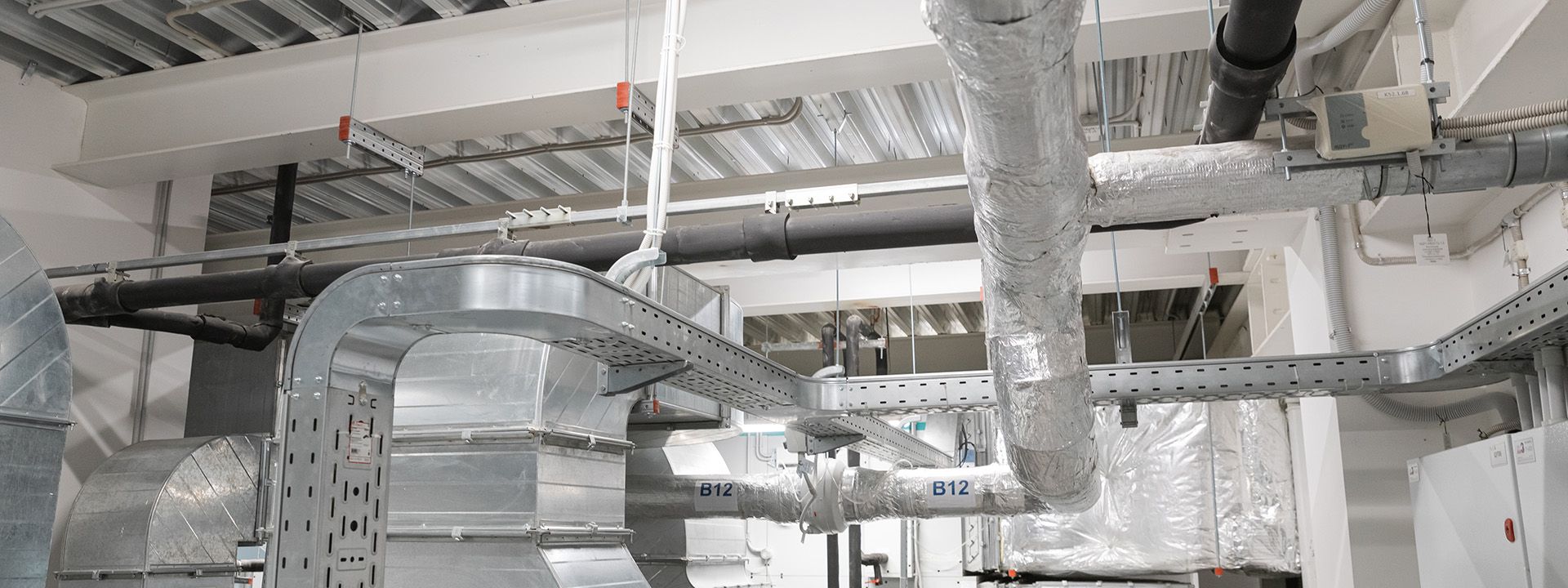

- Сухие зоны (ОВ): расчет нагрузок, крепление систем вентиляции и кондиционирования. Реализованы узлы на одновременное крепление до 15 воздуховодов и неподвижная опора на 26 труб в подвале (выход из ИТП). Обеспечено надежное крепление вертикальных участков в шахтах.

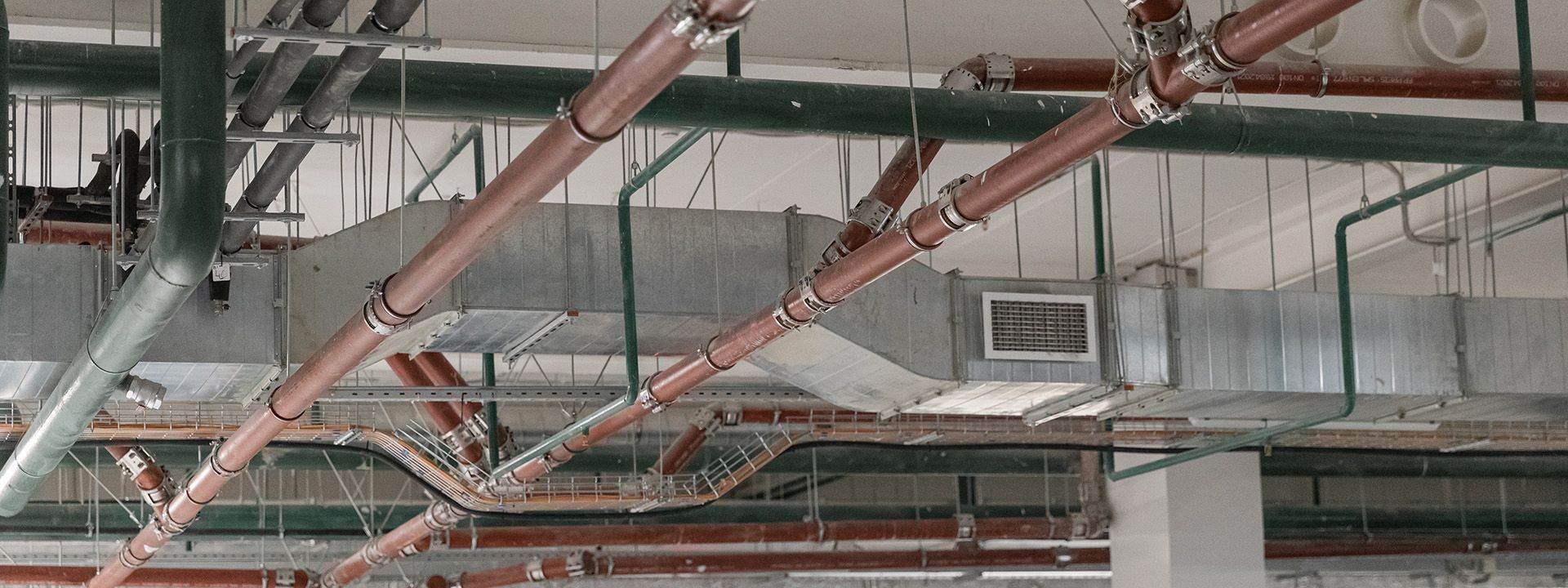

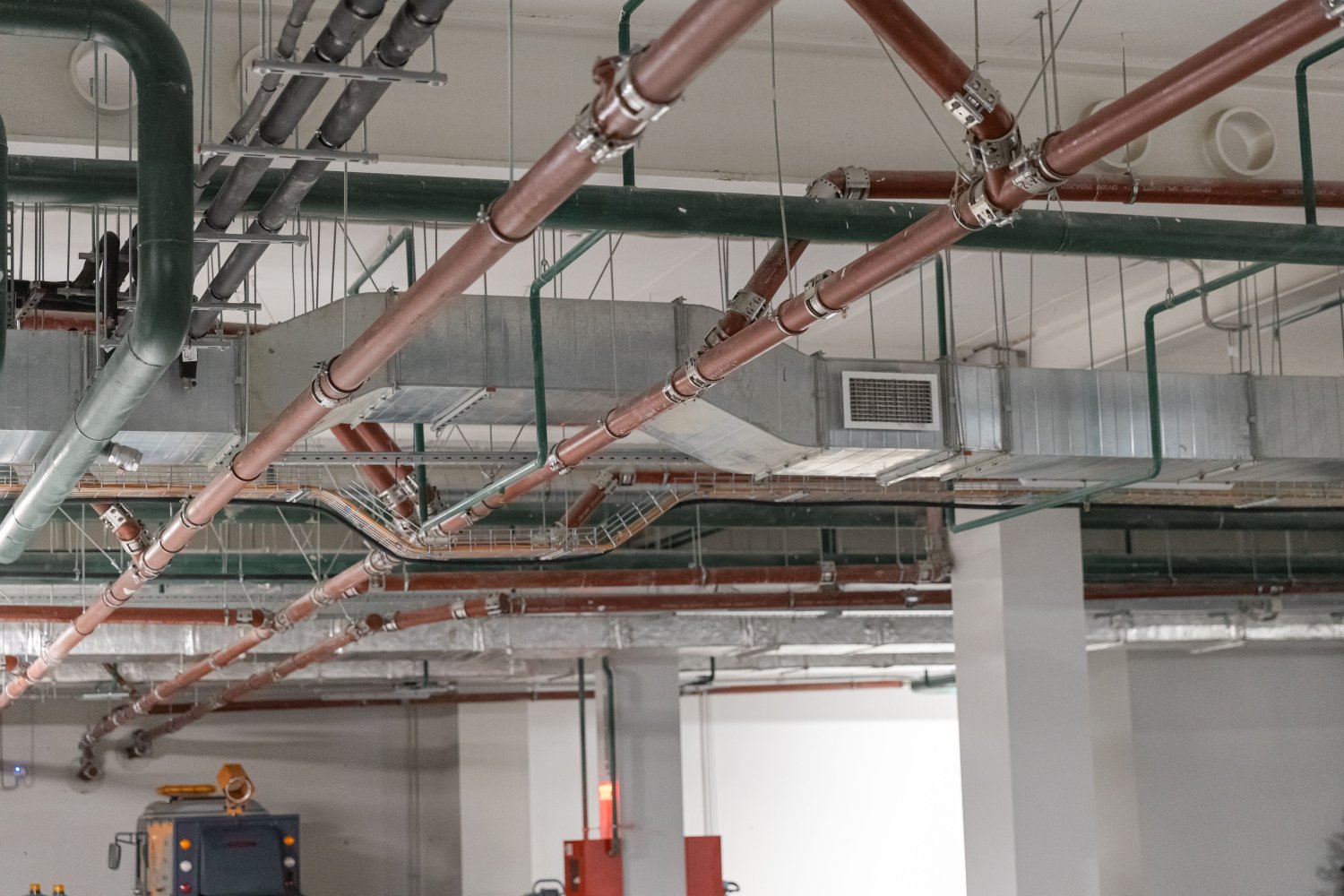

- Влажные зоны (ОВ, ВК): элементы с горячим цинкованием (HDG), испытанные в хлористой среде. Это позволило отказаться от нержавеющей стали и сократить затраты примерно в 4 раза при сохранении коррозионной стойкости.

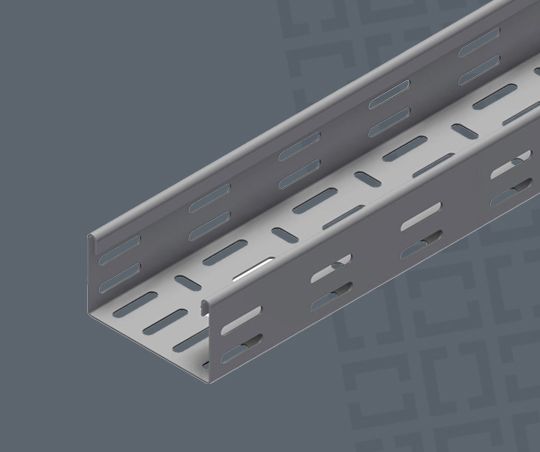

- Специализированные сети: спроектированы и поставлены кабеленесущие конструкции для звука и автоматики штор с соблюдением сроков.
4. Безопасность и функциональность залов

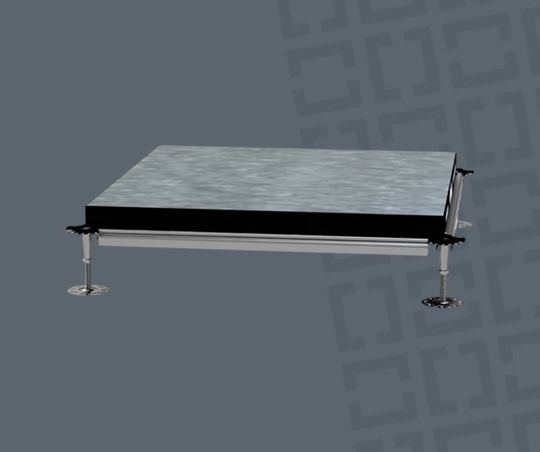

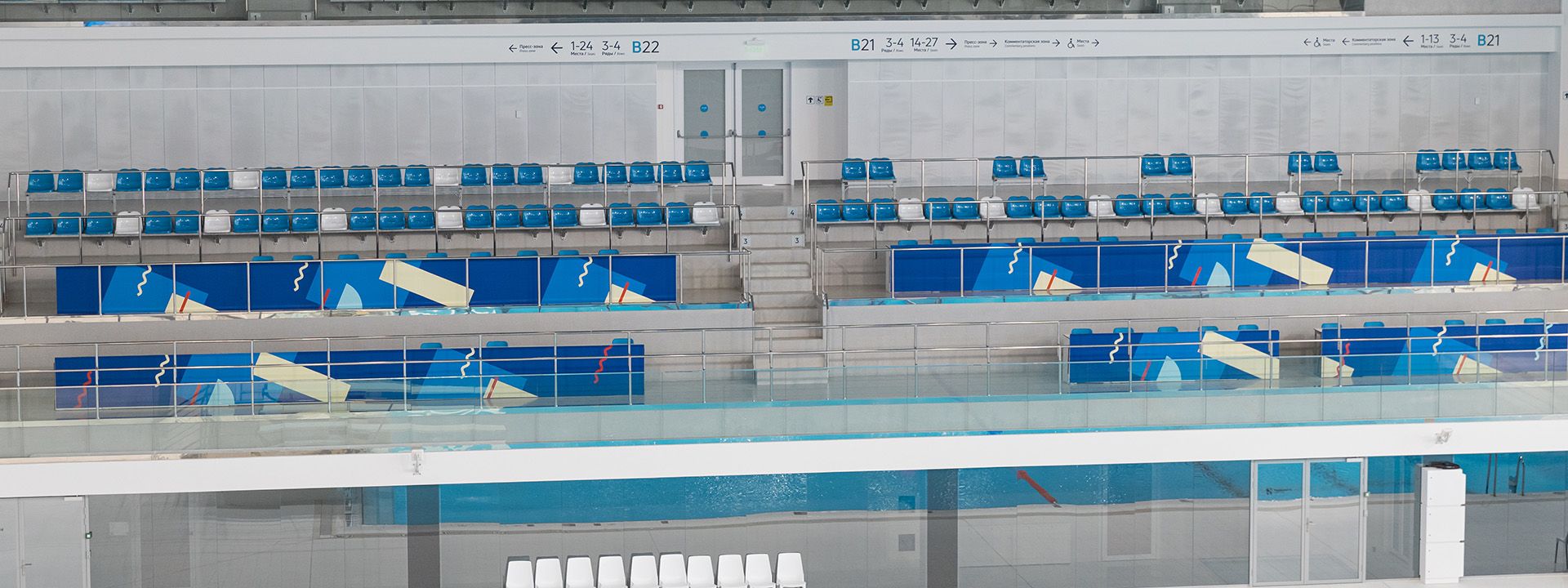

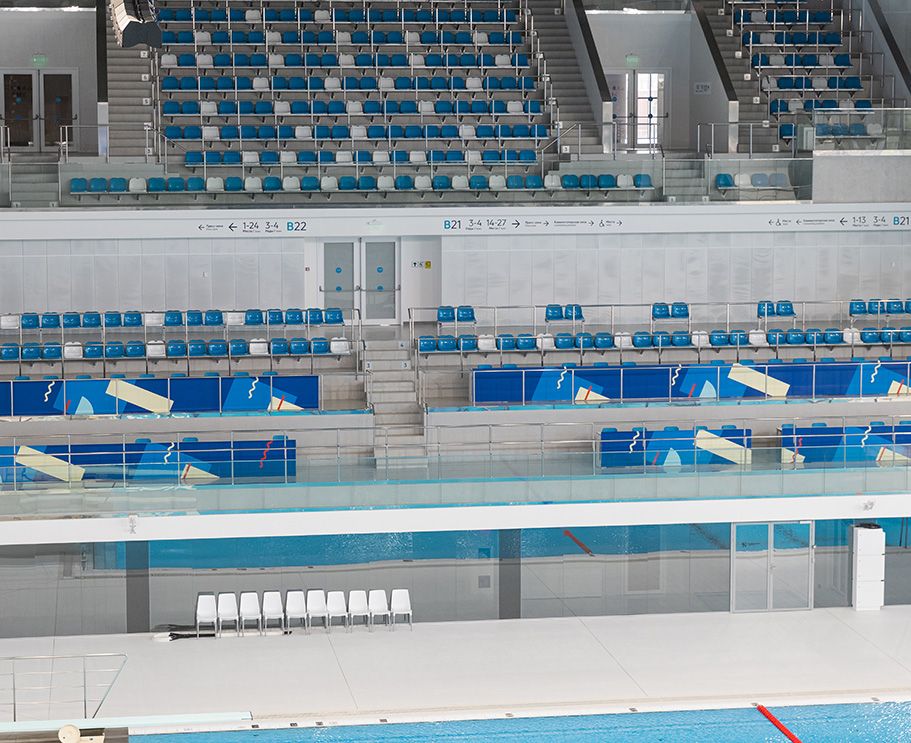

- Фальшпол для комментаторских и видеооператорских позиций с надежным креплением ограждений и возможностью демонтажа.

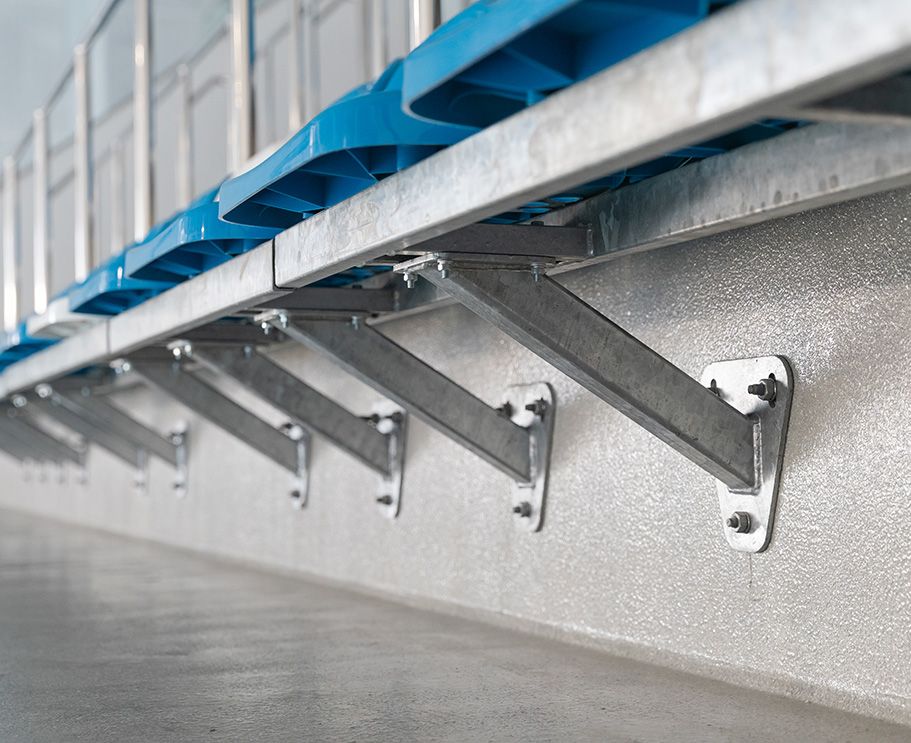

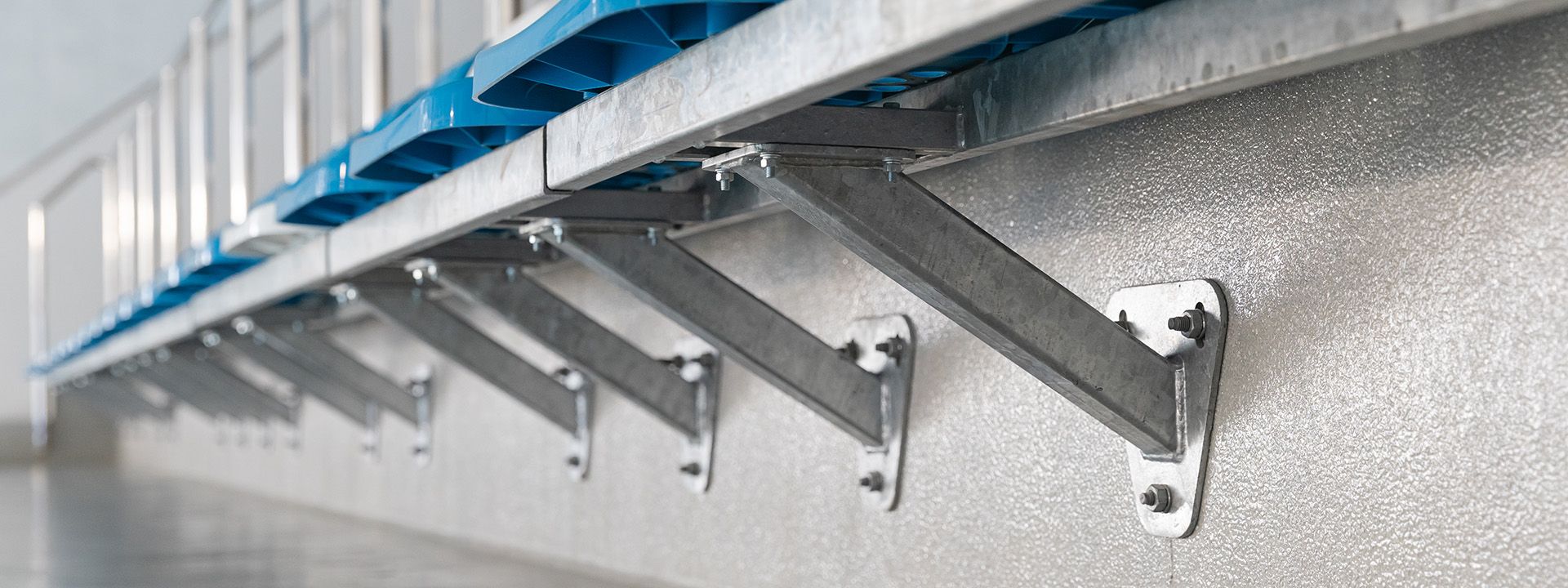

- Анкерные системы UTECH для крепления зрительских сидений.

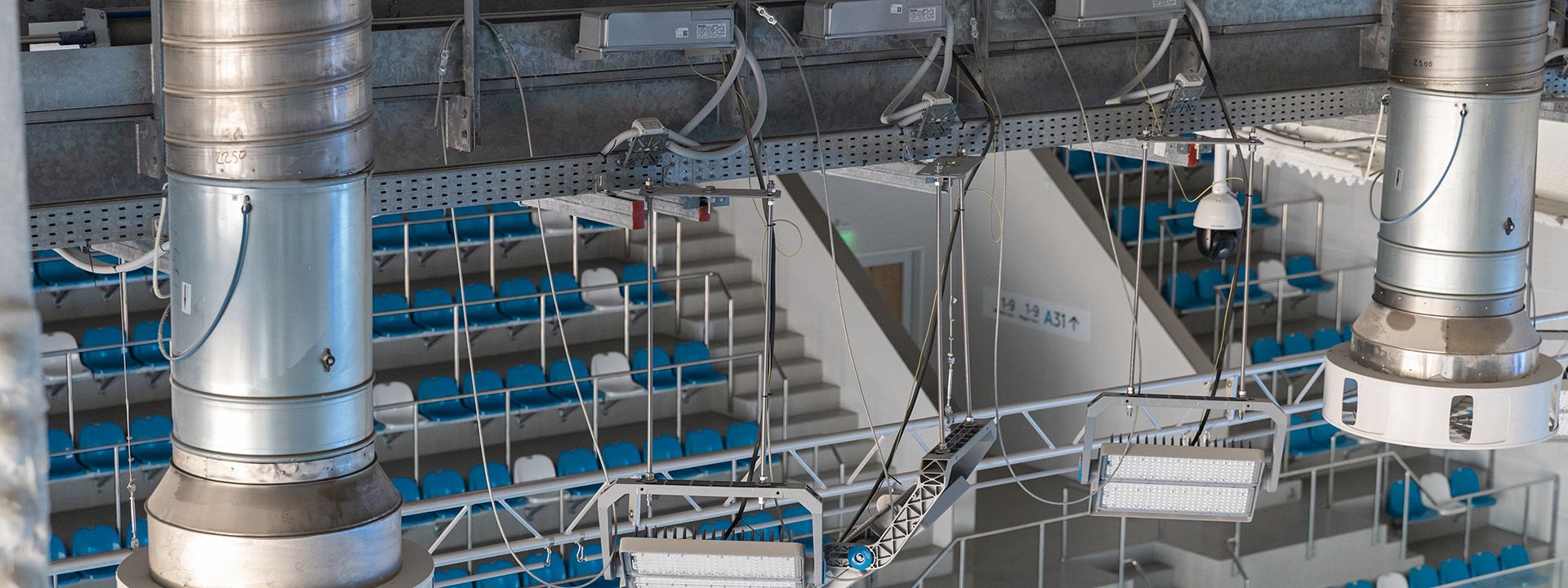

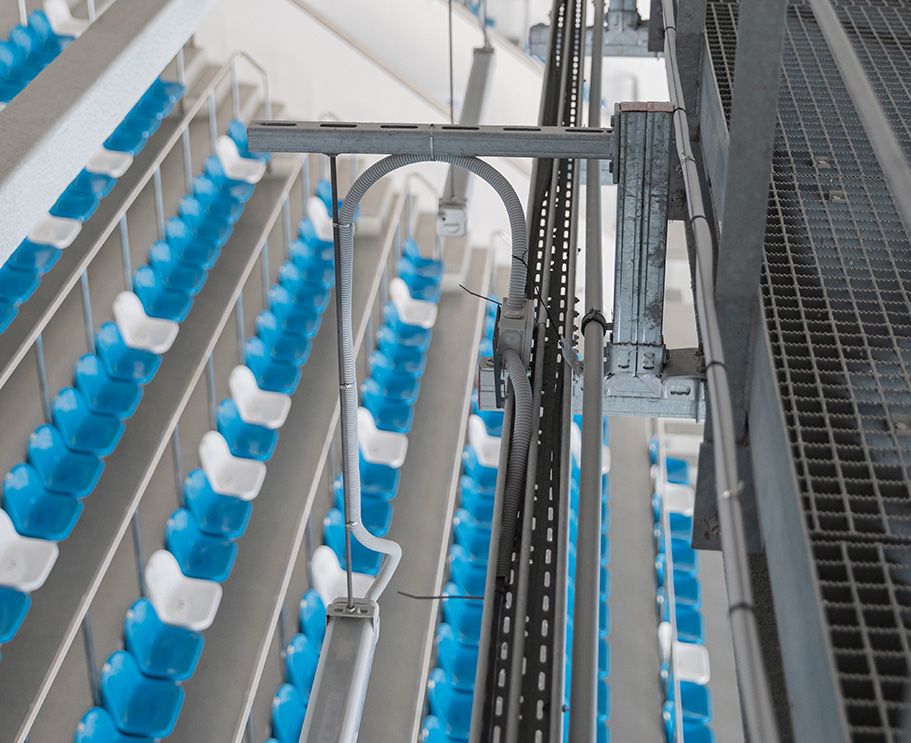

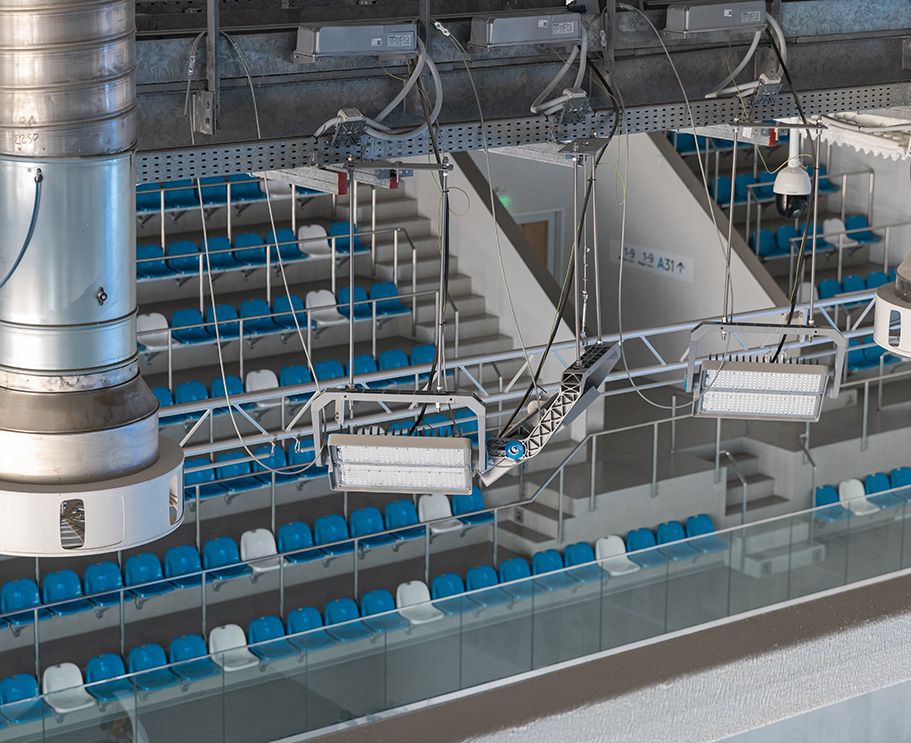

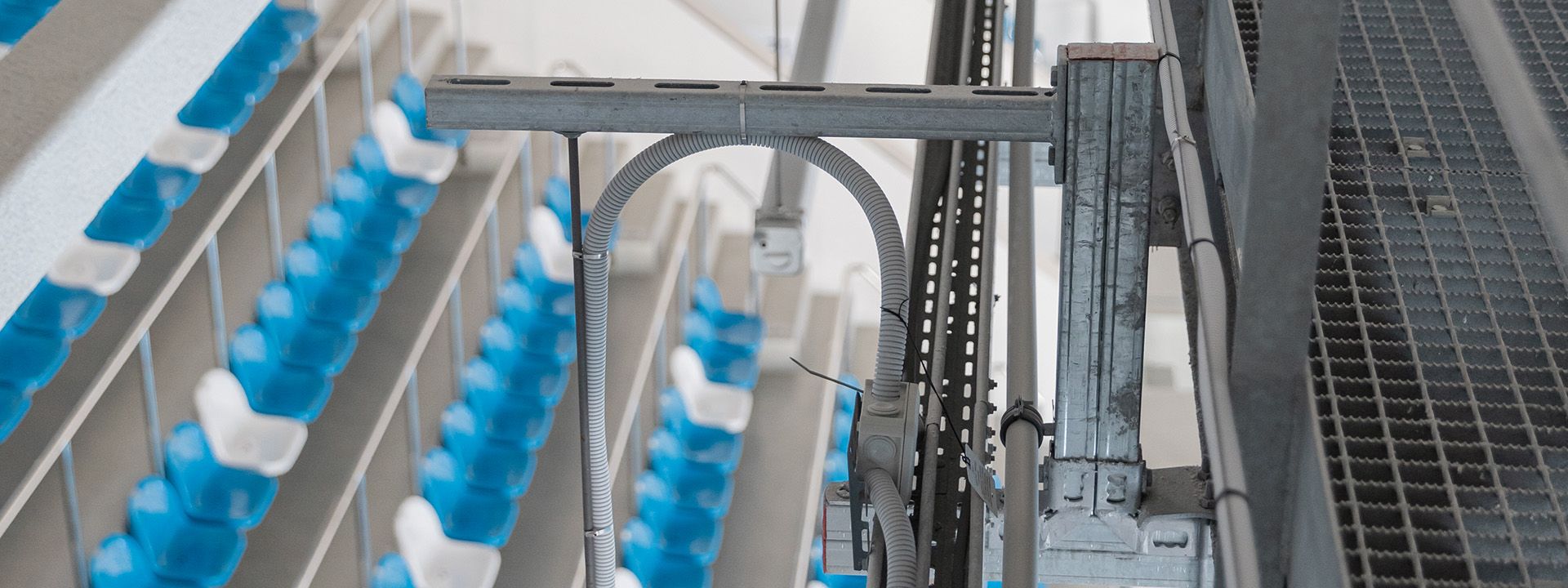

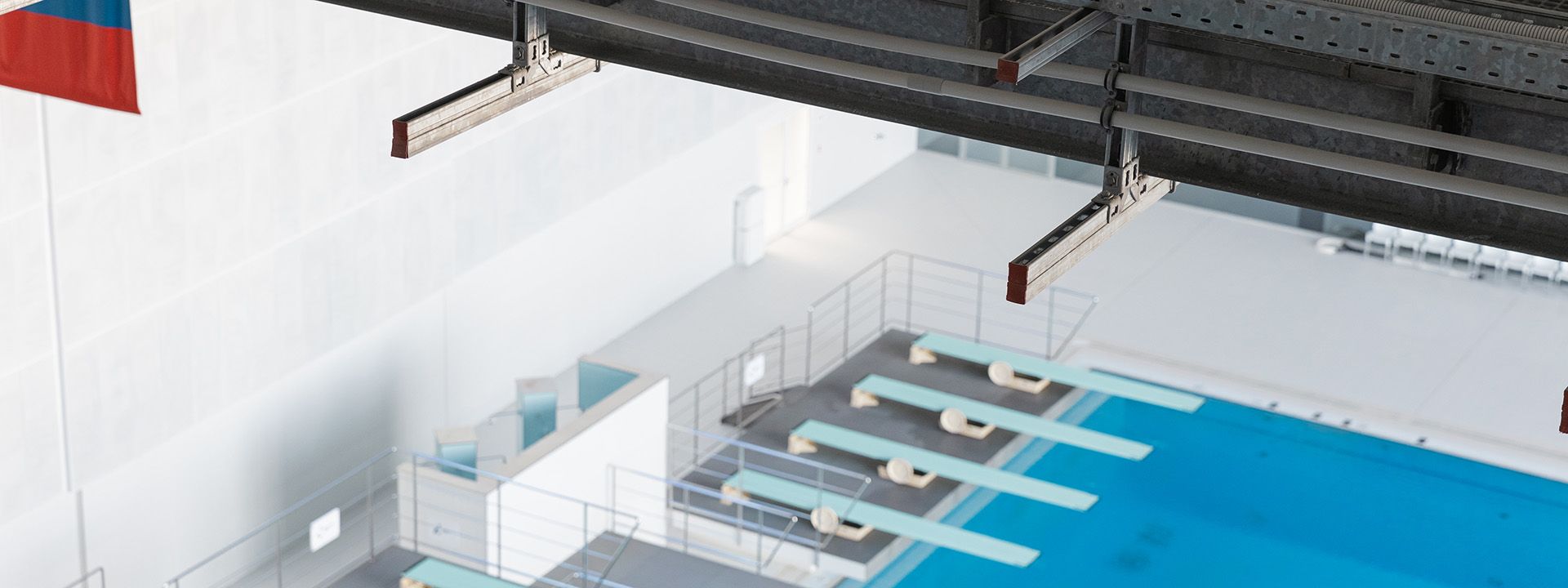

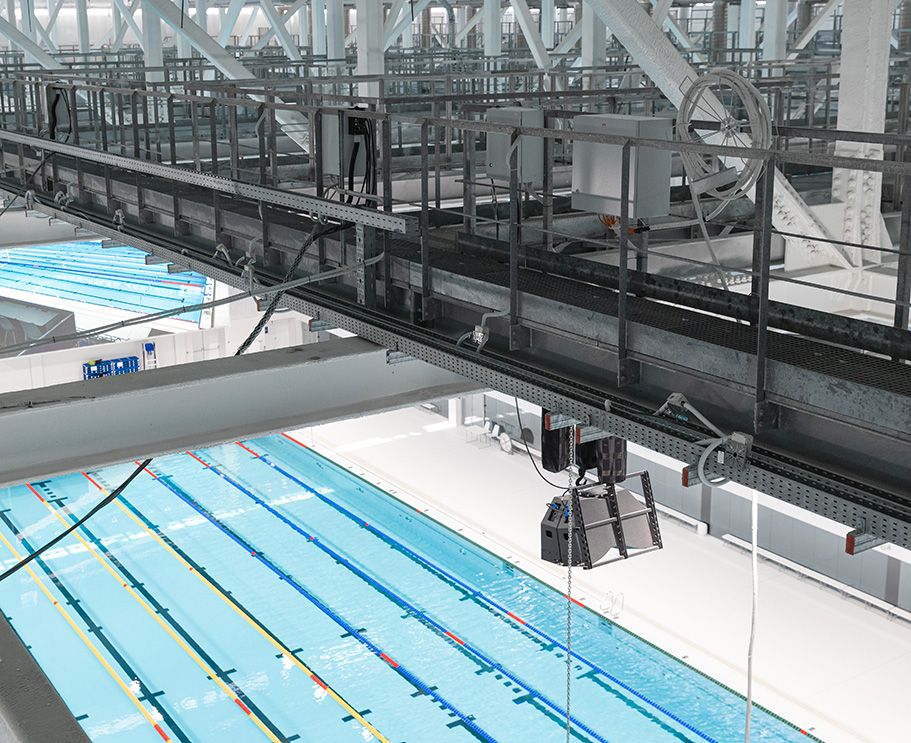

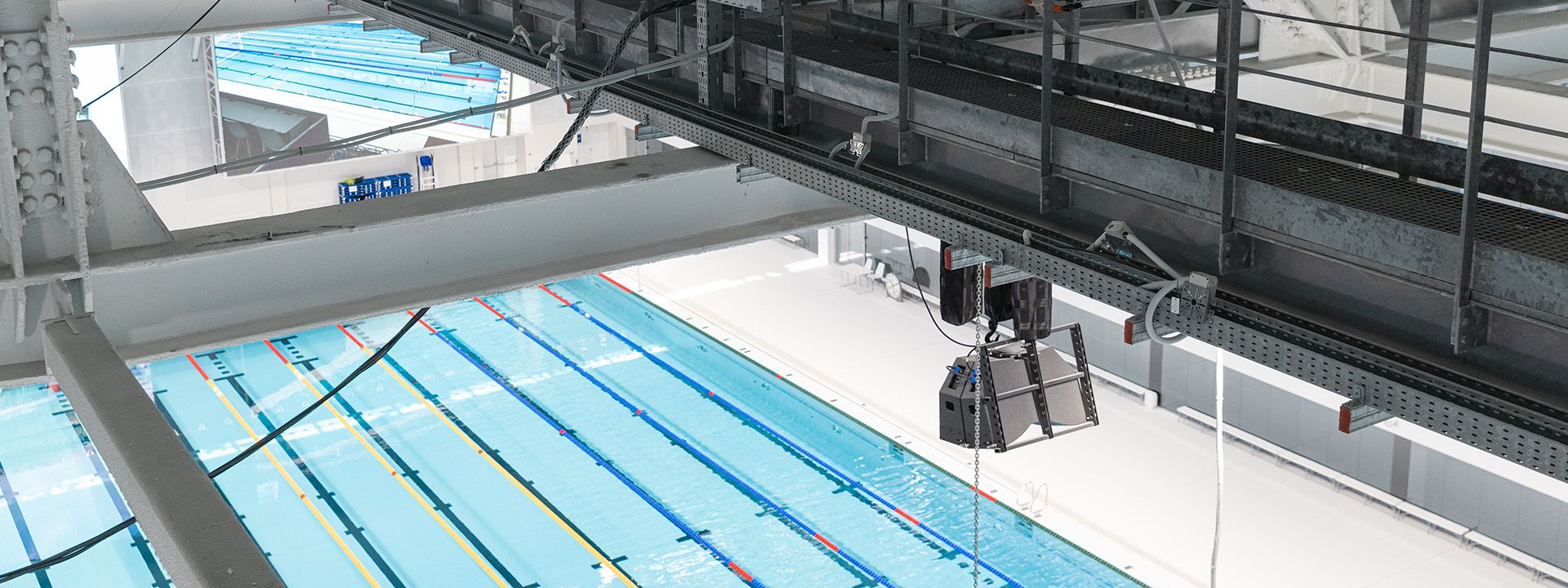

- Надежное крепление спортивного освещения во влажных зонах на HDG-компонентах вместо вместо нержавеющей стали.
5. Специфика водных видов спорта
- Крепление сеток для водного поло на лифтовых петлях.

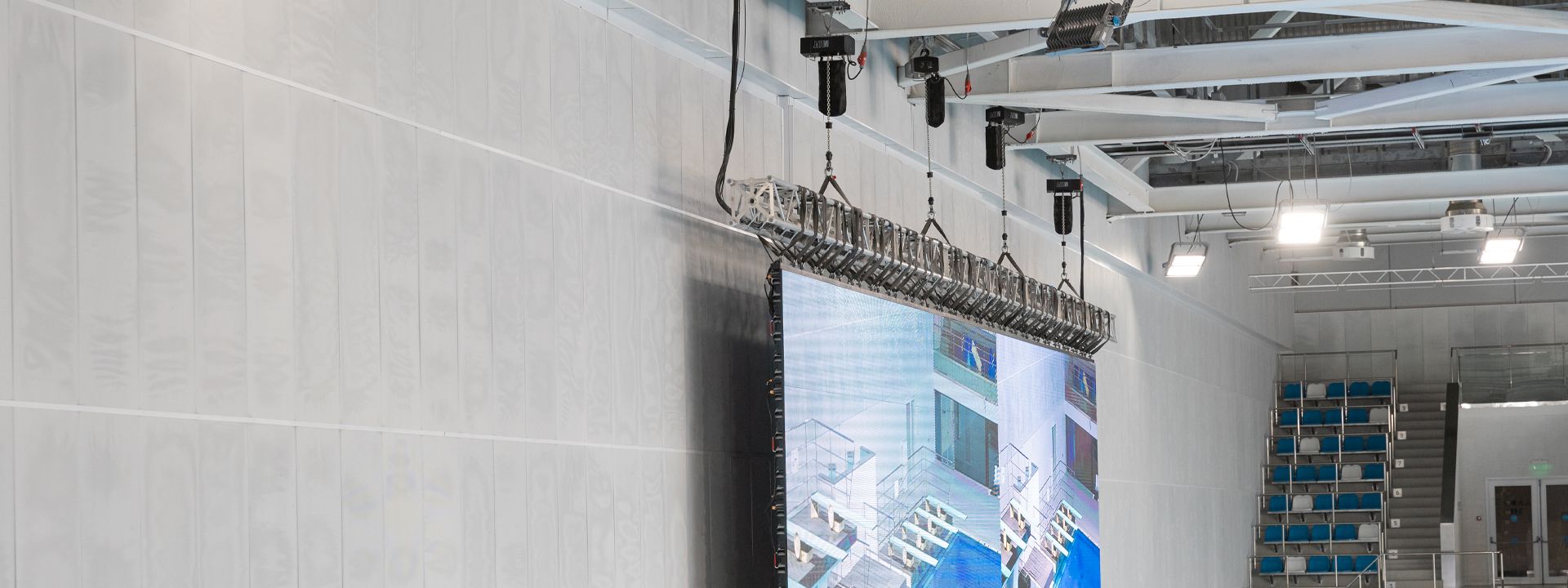

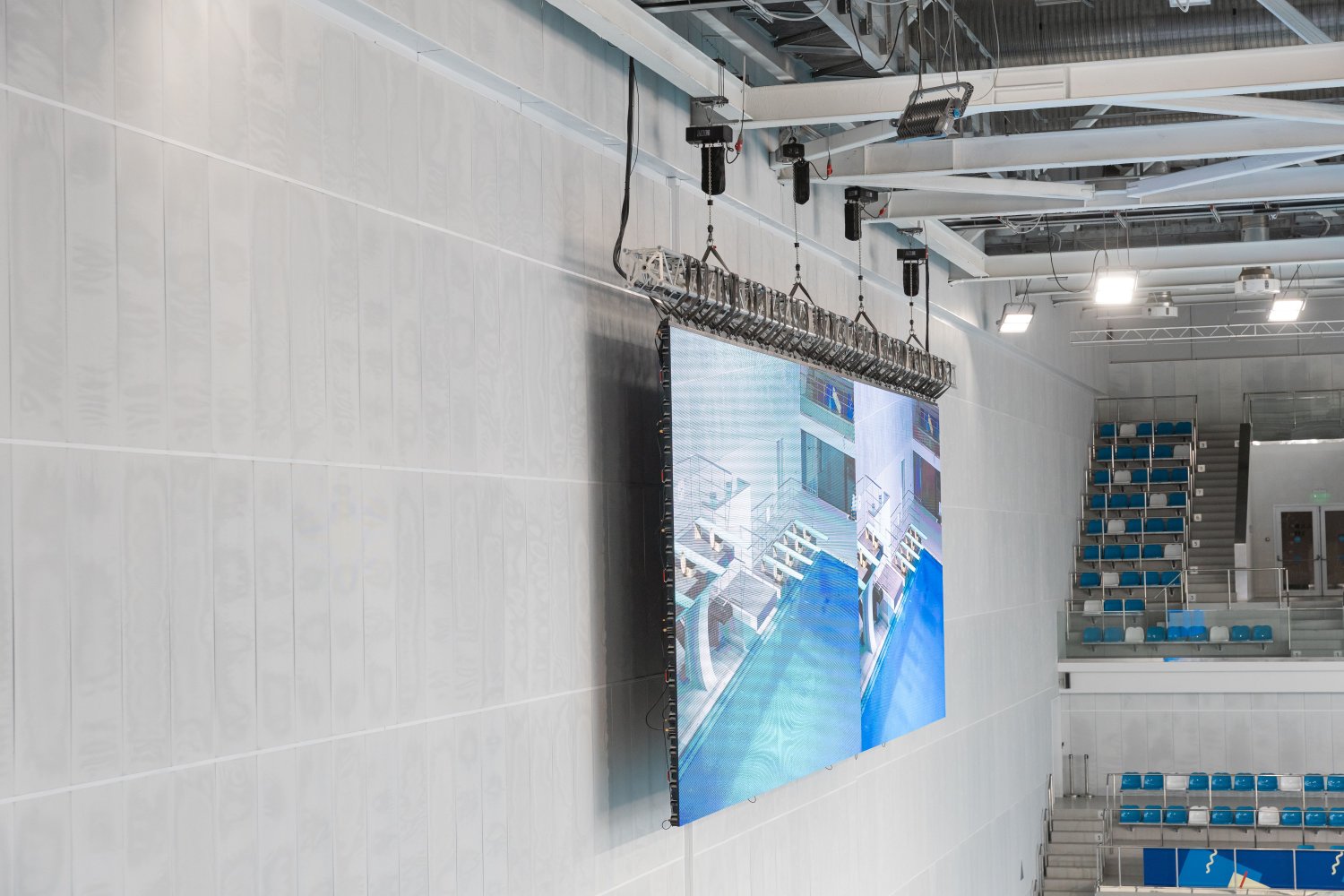

- Лебедки для медиаэкранов (MI-рама).

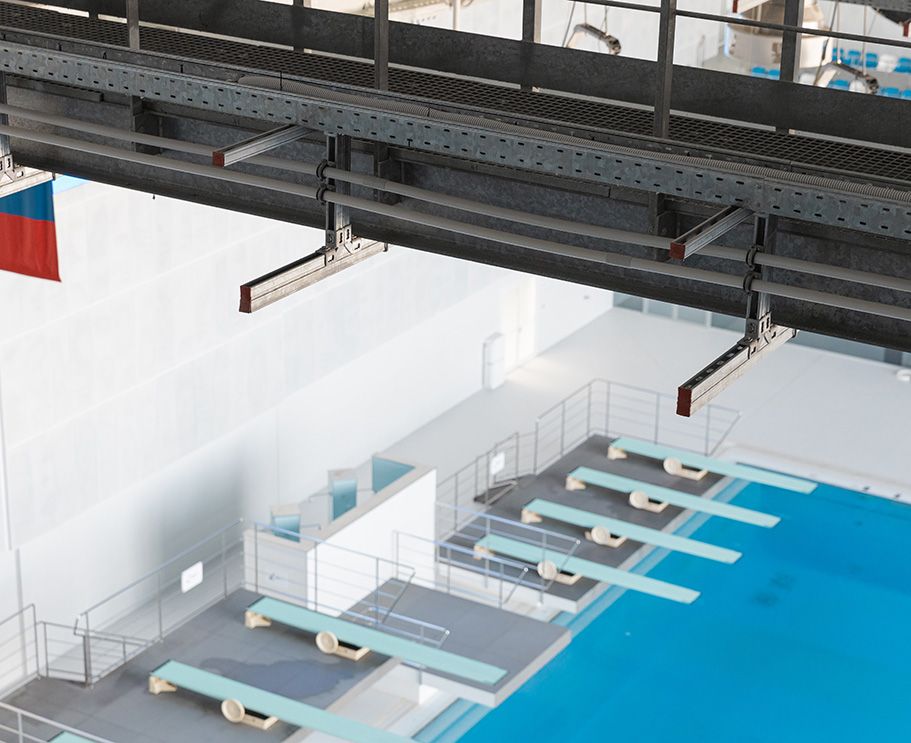

- Специальные («блестящие») анкеры для прыжковых платформ.
6. Современный облик
Навесные вентилируемые системы (VFH) обеспечили актуальный облик здания и конкурентные сроки поставки.
Итог
Проект выполнен с точными расчетами, моделированием и подбором сертифицированных крепежных систем UTECH. Решены задачи сложных грунтов, агрессивной бассейнной среды и высоких нагрузок на сети. Результат – надежность, безопасность и ощутимая экономия при полном соблюдении требований заказчика и производителей оборудования.
